dilengkapi dengan kunci bor karena pada saat mengencangkan tidak memerlukan kunci,
cukup dilakukan dengan menggunakan tangan.
Standar ketirusan tangkai rumah bor yang umum digunakan pada mesin bor adalah, jenis
tirus Morse (Taper Morse Standar - TPM) .

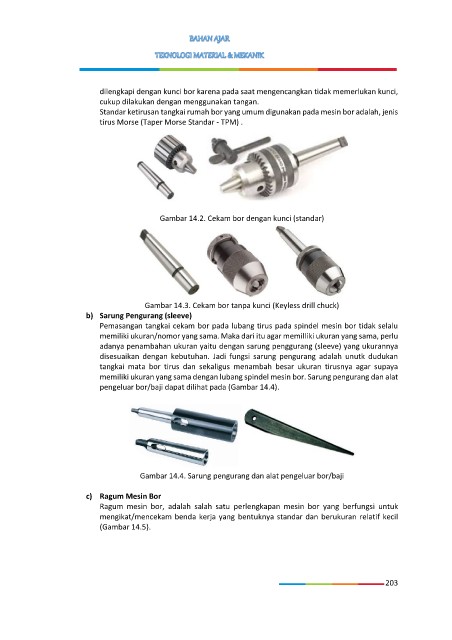

Gambar 14.2. Cekam bor dengan kunci (standar)

Gambar 14.3. Cekam bor tanpa kunci (Keyless drill chuck)
b) Sarung Pengurang (sleeve)
Pemasangan tangkai cekam bor pada lubang tirus pada spindel mesin bor tidak selalu
memiliki ukuran/nomor yang sama. Maka dari itu agar memilliki ukuran yang sama, perlu
adanya penambahan ukuran yaitu dengan sarung penggurang (sleeve) yang ukurannya
disesuaikan dengan kebutuhan. Jadi fungsi sarung pengurang adalah unutk dudukan
tangkai mata bor tirus dan sekaligus menambah besar ukuran tirusnya agar supaya
memiliki ukuran yang sama dengan lubang spindel mesin bor. Sarung pengurang dan alat
pengeluar bor/baji dapat dilihat pada (Gambar 14.4).

Gambar 14.4. Sarung pengurang dan alat pengeluar bor/baji

c) Ragum Mesin Bor
Ragum mesin bor, adalah salah satu perlengkapan mesin bor yang berfungsi untuk
mengikat/mencekam benda kerja yang bentuknya standar dan berukuran relatif kecil
(Gambar 14.5).
