A. Peralatan Servis

Manifold Gauge

Manifold alat yang digunakan untuk memeriksa tekanan, tingkat
kevacuuman, dan untuk mengisi ataupun membuang refrigerant. Manifold Gauge

memiliki dua pengukur tekanan yakni untuk mengukur tekanan rendah dan
tekanan tinggi, serta memiliki 3 selang berwarna biru, kuning, dan merah.

Pengukur tekanan rendah berwarna biru dengan kran di sisinya berwarna biru
dan selangnya berwarna biru. Pengukur tekanan tinggi berwarna merah dengan
kran di sisinya dan selangnya berwarna merah. Di bagian tengah Manifold Gauge

terdapat selang berwarna kuning yang berfungsi untuk pengosongan dan
pengisian refrigerant. Gauge merupakan

60

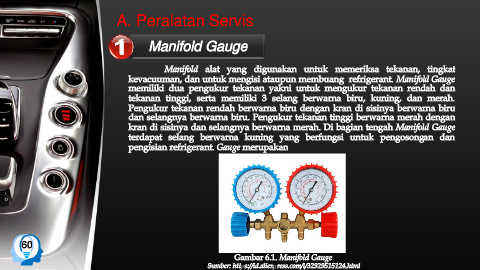

Gambar 6.1. Manifold Gauge

Sumber: https://id.aliexpress.com/i/32929515124.html
