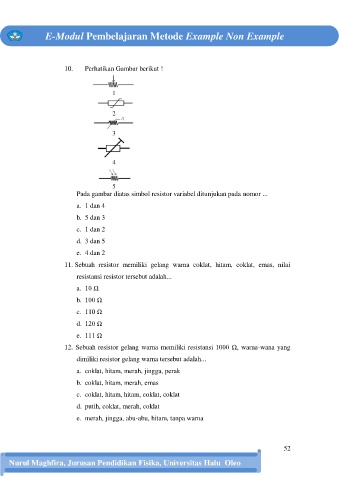

Page 56 - E-MODUL PEMBELAJARAN RANGKAIAN LISTRIK ARUS SEARAH METODE EXAMPLE NON EXAMPLE

E-Modul Pembelajaran Metode Example Non Example

10. Perhatikan Gambar berikut !

1

2

3

4

5
Pada gambar diatas simbol resistor variabel ditunjukan pada nomor ...
a. 1 dan 4

b. 5 dan 3
c. 1 dan 2

d. 3 dan 5

e. 4 dan 2
11. Sebuah resistor memiliki gelang warna coklat, hitam, coklat, emas, nilai

resistansi resistor tersebut adalah...
a. 10 Ω

b. 100 Ω

c. 110 Ω
d. 120 Ω

e. 111 Ω
12. Sebuah resistor gelang warna memiliki resistansi 1000 Ω, warna-wana yang

dimiliki resistor gelang warna tersebut adalah...
a. coklat, hitam, merah, jingga, perak

b. coklat, hitam, merah, emas

c. coklat, hitam, hitam, coklat, coklat
d. putih, coklat, merah, coklat

e. merah, jingga, abu-abu, hitam, tanpa warna

52

Nurul Maghfira, Jurusan Pendidikan Fisika, Universitas Halu Oleo
