E-Modul Pembelajaran Metode Example Non Example

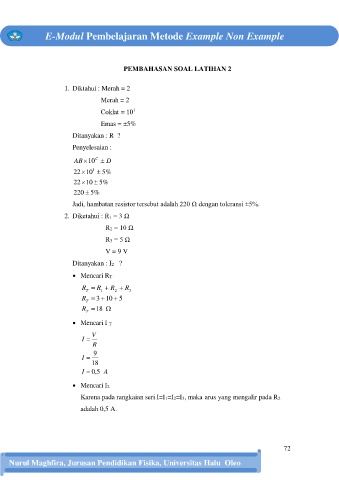

PEMBAHASAN SOAL LATIHAN 2

1. Diktahui : Merah = 2

Merah = 2

1
Coklat = 10
Emas = ±5%

Ditanyakan : R ?
Penyelesaian :

C
AB  10  D
22 10  5 %
1

22 10  5 %
220  5 %

Jadi, hambatan resistor tersebut adalah 220 Ω dengan toleransi ±5%.
2. Diketahui : R1 = 3 Ω

R2 = 10 Ω

R3 = 5 Ω
V = 9 V

Ditanyakan : I2 ?

 Mencari RT
R  R  R  R
T 1 2 3
R T  3 10  5

R T 18 

 Mencari I T
V
I 
R
9
I 
18
I  5 , 0 A

 Mencari I2
Karena pada rangkaian seri I=I1=I2=I3, maka arus yang mengalir pada R2

adalah 0,5 A.
