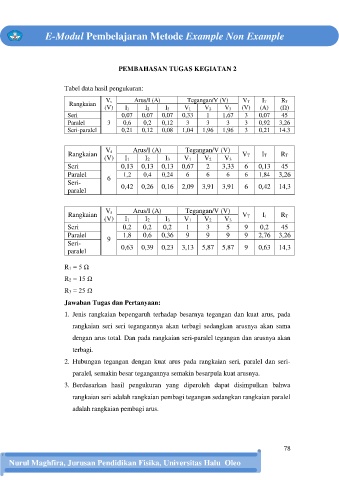

E-Modul Pembelajaran Metode Example Non Example

PEMBAHASAN TUGAS KEGIATAN 2

Tabel data hasil pengukuran:

Rangkaian Vs Arus/I (A) Tegangan/V (V) VT IT RT
(V) I1 I2 I3 V1 V2 V3 (V) (A) (Ω)
Seri 0,07 0,07 0,07 0,33 1 1,67 3 0,07 45
Paralel 3 0,6 0,2 0,12 3 3 3 3 0,92 3,26
Seri-paralel 0,21 0,12 0,08 1,04 1,96 1,96 3 0,21 14.3

Rangkaian Vs Arus/I (A) Tegangan/V (V) VT IT RT
(V) I1 I2 I3 V1 V2 V3
Seri 0,13 0,13 0,13 0,67 2 3,33 6 0,13 45
Paralel 6 1,2 0,4 0,24 6 6 6 6 1,84 3,26
Seri- 0,42 0,26 0,16 2,09 3,91 3,91 6 0,42 14,3
paralel

Rangkaian Vs Arus/I (A) Tegangan/V (V) VT It RT
(V) I1 I2 I3 V1 V2 V3
Seri 0,2 0,2 0,2 1 3 5 9 0,2 45
Paralel 9 1,8 0,6 0,36 9 9 9 9 2,76 3,26
Seri-
paralel 0,63 0,39 0,23 3,13 5,87 5,87 9 0,63 14,3

R1 = 5 Ω
R2 = 15 Ω

R3 = 25 Ω

Jawaban Tugas dan Pertanyaan:
1. Jenis rangkaian bepengaruh terhadap besarnya tegangan dan kuat arus, pada

rangkaian seri seri tegangannya akan terbagi sedangkan arusnya akan sama
dengan arus total. Dan pada rangkaian seri-paralel tegangan dan arusnya akan

terbagi.
2. Hubungan tegangan dengan kuat arus pada rangkaian seri, paralel dan seri-

paralel, semakin besar tegangannya semakin besarpula kuat arusnya.

3. Berdasarkan hasil pengukuran yang diperoleh dapat disimpulkan bahwa
rangkaian seri adalah rangkaian pembagi tegangan sedangkan rangkaian paralel

adalah rangkaian pembagi arus.

78

Nurul Maghfira, Jurusan Pendidikan Fisika, Universitas Halu Oleo
