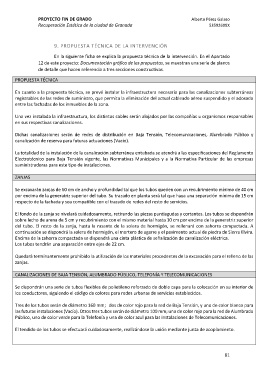

PROYECTO FIN DE GRADO Alberto Pérez Galaso
Recuperación Estética de la ciudad de Granada 53592609X
9. PROPUESTA TÉCNICA DE LA INTERVENCIÓN
En la siguiente ficha se explica la propuesta técnica de la intervención. En el Apartado
12 de este proyecto: Documentación gráfica de las propuestas, se muestran una serie de planos
de detalle que hacen referencia a tres secciones constructivas.
PROPUESTA TÉCNICA
En cuanto a la propuesta técnica, se prevé instalar la infraestructura necesaria para las canalizaciones subterráneas
registrables de las redes de suministro, que permita la eliminación del actual cableado aéreo suspendido y el adosado
entre las fachadas de los inmuebles de la zona.
Una vez instalada la infraestructura, los distintos cables serán alojados por las compañías u organismos responsables
en sus respectivas canalizaciones.
Dichas canalizaciones serán de redes de distribución en Baja Tensión, Telecomunicaciones, Alumbrado Público y
canalización de reserva para futuras actuaciones (Vacío).
La totalidad de la instalación de la canalización subterránea entubada se atendrá a las especificaciones del Reglamento
Electrotécnico para Baja Tensión vigente, las Normativas Municipales y a la Normativa Particular de las empresas
suministradoras para este tipo de instalaciones.
ZANJAS
Se excavarán zanjas de 60 cm de ancho y profundidad tal que los tubos queden con un recubrimiento mínimo de 40 cm
por encima de la generatriz superior del tubo. Su trazado en planta será tal que haya una separación mínima de 15 cm
respecto de la fachada y sea compatible con el trazado de redes del resto de servicios.
El fondo de la zanja se nivelará cuidadosamente, retirando las piezas puntiagudas y cortantes. Los tubos se dispondrán
sobre lecho de arena de 5 cm y recubrimiento con el mismo material hasta 10 cm por encima de la generatriz superior
del tubo. El resto de la zanja, hasta la rasante de la solera de hormigón, se rellenará con zahorra compactada. A
continuación se dispondrá la solera de hormigón, el mortero de agarre y el pavimento actual de piedra de Sierra Elvira.
Encima de la zahorra compactada se dispondrá una cinta plástica de señalización de canalización eléctrica.
Los tubos tendrán una separación entre ejes de 22 cm.
Quedará terminantemente prohibido la utilización de los materiales procedentes de la excavación para el relleno de las
zanjas.
CANALIZACIONES DE BAJA TENSIÓN, ALUMBRADO PÚBLICO, TELEFONÍA Y TELECOMUNICACIONES
Se dispondrán una serie de tubos flexibles de polietileno reforzado de doble capa para la colocación en su interior de
los conductores, siguiendo el código de colores para redes urbanas de servicios establecidos.
Tres de los tubos serán de diámetro 160 mm; dos de color rojo para la red de Baja Tensión, y uno de color blanco para
las futuras instalaciones (Vacío). Otros tres tubos serán de diámetro 100 mm; uno de color rojo para la red de Alumbrado
Público, uno de color verde para la Telefonía y una de color azul para las instalaciones de Telecomunicaciones.
El tendido de los tubos se efectuará cuidadosamente, realizándose la unión mediante junta de acoplamiento.
