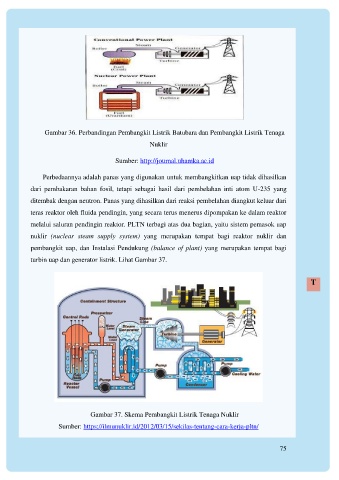

Gambar 36. Perbandingan Pembangkit Listrik Batubara dan Pembangkit Listrik Tenaga
Nuklir
Sumber: http://journal.uhamka.ac.id
Perbedaannya adalah panas yang digunakan untuk membangkitkan uap tidak dihasilkan
dari pembakaran bahan fosil, tetapi sebagai hasil dari pembelahan inti atom U-235 yang
ditembak dengan neutron. Panas yang dihasilkan dari reaksi pembelahan diangkut keluar dari
teras reaktor oleh fluida pendingin, yang secara terus menerus dipompakan ke dalam reaktor
melalui saluran pendingin reaktor. PLTN terbagi atas dua bagian, yaitu sistem pemasok uap
nuklir (nuclear steam supply system) yang merupakan tempat bagi reaktor nuklir dan
pembangkit uap, dan Instalasi Pendukung (balance of plant) yang merupakan tempat bagi
turbin uap dan generator listrik. Lihat Gambar 37.
T
Gambar 37. Skema Pembangkit Listrik Tenaga Nuklir
Sumber: https://ilmunuklir.id/2012/03/15/sekilas-tentang-cara-kerja-pltn/
