Alat Ukur Tekanan Gas
Di SMP, kita telah mempelajari alat ukur tekanan gauge ban.
Masih ingatkah Kamu dua alat ukur tekanan gas yang lain? Untuk
mengingatnya kembali perhatikan ilustrasi pada gambar 6 berikut.
Coba Ingat kembali prinsip kerja instrumen ini dalam mengukur
tekanan gas.

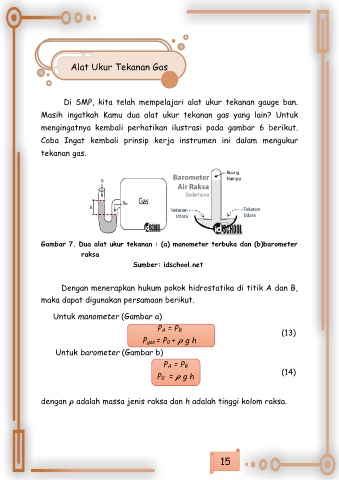

Gambar 7. Dua alat ukur tekanan : (a) manometer terbuka dan (b)barometer
raksa
Sumber: idschool.net
Dengan menerapkan hukum pokok hidrostatika di titik A dan B,
maka dapat digunakan persamaan berikut.
Untuk manometer (Gambar a)
PA = PB (13)
Pgas = P0 + g h
Untuk barometer (Gambar b)
PA = PB
P0 = g h (14)
dengan adalah massa jenis raksa dan h adalah tinggi kolom raksa.
