Одноплатный
Одноплатный
бортовой
бортовой компьютер
RAD6000
компьютер Объединительная плата
RAD6000
Объединительная плата

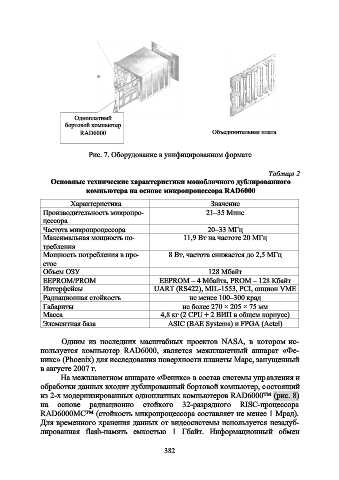

Рис. 7. Оборудование в унифицированном формате

Таблица 2
Основные технические характеристики моноблочного дублированного
компьютера на основе микропроцессора RAD6000

Характеристика Значение
Производительность микропро- 21–35 Мипс
цессора
Частота микропроцессора 20–33 МГц
Максимальная мощность по- 11,9 Вт на частоте 20 МГц
требления
Мощность потребления в про- 8 Вт, частота снижается до 2,5 МГц
стое
Объем ОЗУ 128 Мбайт
EEPROM/PROM EEPROM – 4 Мбайта, PROM – 128 Кбайт
Интерфейсы UART (RS422), MIL-1553, PCI, опцион VME
Радиационная стойкость не менее 100–300 крад
Габариты не более 270 × 205 × 75 мм
Масса 4,8 кг (2 CPU + 2 ВИП в общем корпусе)
Элементная база ASIC (BAE Systems) и FPGA (Actel)

Одним из последних масштабных проектов NASA, в котором ис-
пользуется компьютер RAD6000, является межпланетный аппарат «Фе-
никс» (Phoenix) для исследования поверхности планеты Марс, запущенный
в августе 2007 г.
На межпланетном аппарате «Феникс» в состав системы управления и
обработки данных входит дублированный бортовой компьютер, состоящий
из 2-х модернизированных одноплатных компьютеров RAD6000™ (рис. 8)
на основе радиационно стойкого 32-разрядного RISC-процессора
RAD6000MC™ (стойкость микропроцессора составляет не менее 1 Мрад).
Для временного хранения данных от видеосистемы используется незадуб-
лированная flash-память емкостью 1 Гбайт. Информационный обмен

382
