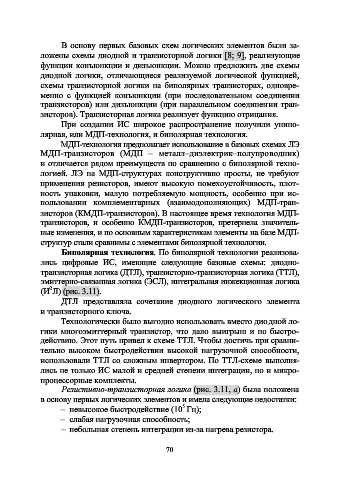

В основу первых базовых схем логических элементов были за-
               ложены схемы диодной и транзисторной логики [8; 9], реализующие
               функции конъюнкции и дизъюнкции. Можно предложить две схемы
               диодной  логики,  отличающиеся  реализуемой  логической  функцией,

               схемы транзисторной логики на биполярных транзисторах, одновре-
               менно  с  функцией  конъюнкции (при  последовательном  соединении
               транзисторов) или дизъюнкции (при параллельном соединении тран-
               зисторов). Транзисторная логика реализует функцию отрицания.
                      При  создании  ИС  широкое  распространение  получили  унипо-
               лярная, или МДП-технология, и биполярная технология.
                      МДП-технология предполагает использование в базовых схемах ЛЭ

               МДП-транзисторов (МДП –  металл–диэлектрик–полупроводник)
               и отличается рядом преимуществ по сравнению с биполярной техно-
               логией.  ЛЭ  на  МДП-структурах  конструктивно  просты,  не  требуют
               применения  резисторов,  имеют  высокую  помехоустойчивость,  плот-
               ность  упаковки,  малую  потребляемую  мощность,  особенно  при  ис-
               пользовании  комплементарных (взаимодополняющих)  МДП-тран-

               зисторов (КМДП-транзисторов). В настоящее время технология МДП-
               транзисторов,  и  особенно  КМДП-транзисторов,  претерпела  значитель-
               ные изменения, и по основным характеристикам элементы на базе МДП-
               структур стали сравнимы с элементами биполярной технологии.
                      Биполярная технология. По биполярной технологии реализова-
               лись  цифровые  ИС,  имеющие  следующие  базовые  схемы:  диодно-
               транзисторная логика (ДТЛ), транзисторно-транзисторная логика (ТТЛ),

               эмиттерно-связанная логика (ЭСЛ), интегральная инжекционная логика
                  2
               (И Л) (рис. 3.11).
                      ДТЛ  представляла  сочетание  диодного  логического  элемента
               и транзисторного ключа.
                      Технологически было выгодно использовать вместо диодной ло-

               гики многоэмиттерный транзистор, что дало выигрыш и по быстро-
               действию. Этот путь привел к схеме ТТЛ. Чтобы достичь при сравни-
               тельно  высоком  быстродействии  высокой  нагрузочной  способности,
               использовали ТТЛ со сложным инвертором. По ТТЛ-схеме выполня-
               лись не только ИС малой и средней степени интеграции, но и микро-
               процессорные комплекты.
                      Резистивно-транзисторная логика (рис. 3.11, а) была положена
               в основу первых логических элементов и имела следующие недостатки:
                                                                 5
                      –  невысокое быстродействие (10  Гц);
                      –  слабая нагрузочная способность;
                      –  небольшая степень интеграции из-за нагрева резистора.



                                                           70
