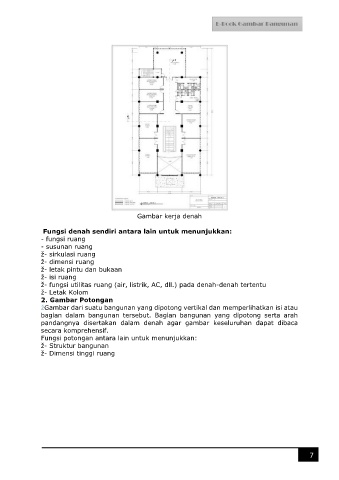

Gambar kerja denah
Fungsi denah sendiri antara lain untuk menunjukkan:
- fungsi ruang
- susunan ruang
ž- sirkulasi ruang
ž- dimensi ruang
ž- letak pintu dan bukaan
ž- isi ruang
ž- fungsi utilitas ruang (air, listrik, AC, dll.) pada denah-denah tertentu
ž- Letak Kolom
2. Gambar Potongan
žGambar dari suatu bangunan yang dipotong vertikal dan memperlihatkan isi atau
bagian dalam bangunan tersebut. Bagian bangunan yang dipotong serta arah
pandangnya disertakan dalam denah agar gambar keseluruhan dapat dibaca
secara komprehensif.
Fungsi potongan antara lain untuk menunjukkan:
ž- Struktur bangunan
ž- Dimensi tinggi ruang
