Page 12 - MODUL FLUIDA STATIS 3 PERTEMUAN tanpa kunci

Tekanan mutlak adalah penjumlah tekanan yang terdapat dalam suatu zat
ditambah dengan tekanan luar (atmosfer).

Tekanan mutlak zat cair

= 0 + ℎ ... (Persamaan 1.3)

Tekanan gauge (alat ukur)

= + 0 … (Persamaan 1.4)

Keterangan:

P0 = tekanan luar (Pa atau atm)

Agar dapat lebih memahami prinsip tekanan, perhatikan gambar di bawah

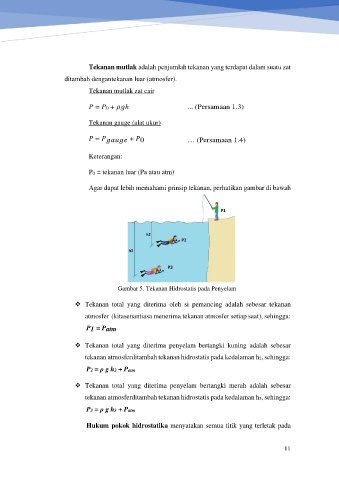

Gambar 5. Tekanan Hidrostatis pada Penyelam

❖ Tekanan total yang diterima oleh si pemancing adalah sebesar tekanan
atmosfer (kita senantiasa menerima tekanan atmosfer setiap saat), sehingga:

P1 = Patm

❖ Tekanan total yang diterima penyelam bertangki kuning adalah sebesar
tekanan atmosfer ditambah tekanan hidrostatis pada kedalaman h2, sehingga:

P2 = ρ g h2 + Patm

❖ Tekanan total yang diterima penyelam bertangki merah adalah sebesar
tekanan atmosfer ditambah tekanan hidrostatis pada kedalaman h3, sehingga:

P3 = ρ g h3 + Patm

Hukum pokok hidrostatika menyatakan semua titik yang terletak pada

11
