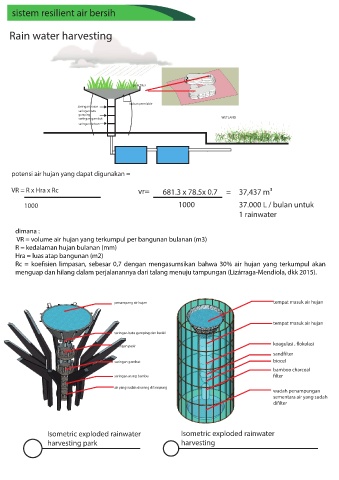

sistem resilient air bersih
Rain water harvesting
plant lter
lapisan permiable
saringan kasar
saringan batu
gamping
saringan gambut WETLAND
saringan karbon
aliran menuju ke wetland
potensi air hujan yang dapat digunakan =
VR = R x Hra x Rc vr= 681.3 x 78.5x 0.7 = 37,437 m³
1000 1000 37.000 L / bulan untuk
1 rainwater
dimana :
VR = volume air hujan yang terkumpul per bangunan bulanan (m3)
R = kedalaman hujan bulanan (mm)
Hra = luas atap bangunan (m2)
Rc = koe sien limpasan, sebesar 0,7 dengan mengasumsikan bahwa 30% air hujan yang terkumpul akan
menguap dan hilang dalam perjalanannya dari talang menuju tampungan (Lizárraga-Mendiola, dkk 2015).
penampang air hujan tempat masuk air hujan
tempat masuk air hujan
saringan batu gamping dan kerikil
koagulasi , okulasi
saringan pasir
sand lter
saringan gambut biocel
bamboo charcoal
saringan arang bambu lter
air yang sudah disaring ditampung
wadah penampungan
sementara air yang sudah
di lter
Isometric exploded rainwater Isometric exploded rainwater
harvesting park harvesting
