Berdasarkan tabel di atas, jawablah pertanyaan-pertanyaan berikut!
Apa yang akan terjadi pada jumlah lilitan apabila induksi
magnet semakin besar?
Bagaimana hubungan matematis antara B dengan N?
Apa yang akan terjadi pada jari-jari kawat kawat apabila
induksi magnet semakin besar?
Bagaimana hubungan matematis antara B dengan a?
Dari pertanyaan-pertanyaan diatas, dapat disimpulkan besarnya
medan magnet dipusat kawat melingkar berarus listrik adalah

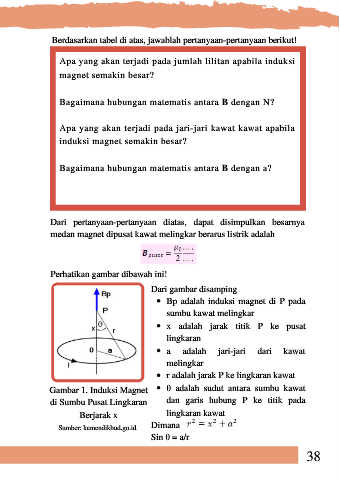

Perhatikan gambar dibawah ini!
Dari gambar disamping
Bp adalah induksi magnet di P pada
sumbu kawat melingkar
x adalah jarak titik P ke pusat
lingkaran
a adalah jari-jari dari kawat
melingkar
r adalah jarak P ke lingkaran kawat
Gambar 1. Induksi Magnet θ adalah sudut antara sumbu kawat
di Sumbu Pusat Lingkaran dan garis hubung P ke titik pada
Berjarak x lingkaran kawat
Sumber: kemendikbud.go.id Dimana
Sin θ = a/r
38
