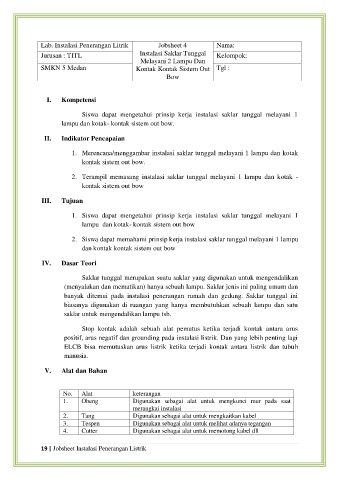

Lab. Instalasi Penerangan Litrik Jobsheet 4 Nama:
Jurusan : TITL Instalasi Saklar Tunggal Kelompok:
Melayani 2 Lampu Dan
SMKN 5 Medan Kontak Kontak Sistem Out Tgl :
Bow

I. Kompetensi

Siswa dapat mengetahui prinsip kerja instalasi saklar tunggal melayani 1
lampu dan kotak- kontak sistem out bow.

II. Indikator Pencapaian

1. Merencana/menggambar instalasi saklar tunggal melayani 1 lampu dan kotak
kontak sistem out bow.

2. Terampil memasang instalasi saklar tunggal melayani 1 lampu dan kotak -
kontak sistem out bow

III. Tujuan

1. Siswa dapat mengetahui prinsip kerja instalasi saklar tunggal melayani 1
lampu dan kotak- kontak sistem out bow

2. Siswa dapat memahami prinsip kerja instalasi saklar tunggal melayani 1 lampu
dan kontak kontak sistem out bow

IV. Dasar Teori

Saklar tunggal merupakan suatu saklar yang digunakan untuk mengendalikan
(menyalakan dan mematikan) hanya sebuah lampu. Saklar jenis ini paling umum dan
banyak ditemui pada instalasi penerangan rumah dan gedung. Saklar tunggal ini
biasanya digunakan di ruangan yang hanya membutuhkan sebuah lampu dan satu
saklar untuk mengendalikan lampu tsb.

Stop kontak adalah sebuah alat pemutus ketika terjadi kontak antara arus
positif, arus negatif dan grounding pada instalasi listrik. Dan yang lebih penting lagi
ELCB bisa memutuskan arus listrik ketika terjadi kontak antara listrik dan tubuh
manusia.

V. Alat dan Bahan

No. Alat keterangan

1. Obeng Digunakan sebagai alat untuk mengkunci mur pada saat
merangkai instalasi
2. Tang Digunakan sebagai alat untuk mengkaitkan kabel
3. Tespen Digunakan sebagai alat untuk melihat adanya tegangan
4. Cutter Digunakan sebagai alat untuk memotong kabel dll

19 | Jobsheet Instalasi Penerangan Listrik
