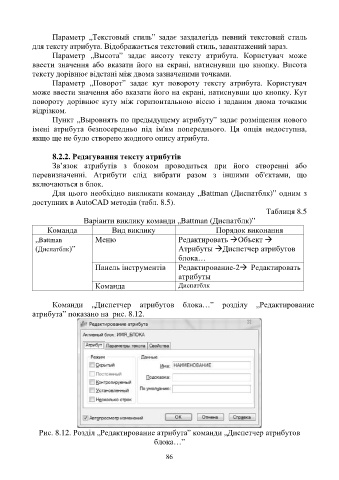

Параметр „Текстовый стиль” задає заздалегідь певний текстовий стиль
для тексту атрибута. Відображається текстовий стиль, завантажений зараз.
Параметр „Высота” задає висоту тексту атрибута. Користувач може
ввести значення або вказати його на екрані, натиснувши цю кнопку. Висота
тексту дорівнює відстані між двома зазначеними точками.
Параметр „Поворот” задає кут повороту тексту атрибута. Користувач
може ввести значення або вказати його на екрані, натиснувши цю кнопку. Кут
повороту дорівнює куту між горизонтальною віссю і заданим двома точками
відрізком.
Пункт „Выровнять по предыдущему атрибуту” задає розміщення нового
імені атрибута безпосередньо під ім'ям попереднього. Ця опція недоступна,
якщо ще не було створено жодного опису атрибута.

8.2.2. Редагування тексту атрибутів
Зв’язок атрибутів з блоком проводиться при його створенні або
перевизначенні. Атрибути слід вибрати разом з іншими об'єктами, що
включаються в блок.
Для цього необхідно викликати команду „Battman (Диспатблк)” одним з
доступних в AutoCAD методів (табл. 8.5).
Таблиця 8.5
Варіанти виклику команди „Battman (Диспатблк)”

Команда Вид виклику Порядок виконання
„Battman Меню Редактировать àОбъект à
(Диспатблк)” Атрибуты àДиспетчер атрибутов
блока…
Панель інструментів Редактирование-2à Редактировать
атрибуты
Команда Диспатблк

Команди „Диспетчер атрибутов блока…” розділу „Редактирование
атрибута” показано на рис. 8.12.

Рис. 8.12. Розділ „Редактирование атрибута” команди „Диспетчер атрибутов
блока…”

86
