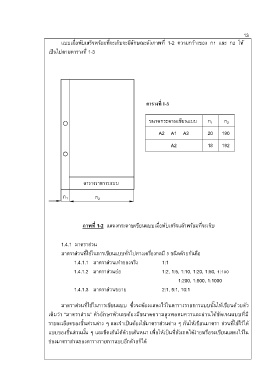

แบบเมื่อพับเสร็จพร้อมที่จะเก็บจะมีลักษณะดังภาพที่ 1-2 ความกว้างของ ก1 และ ก2 ให้
เป็นไปตามตารางที่ 1-3

ตารางที่ 1-3

ขนาดกระดาษเขียนแบบ ก 1 ก 2
A2 A1 A3 20 190

A2 18 192

ตารางรายการแบบ

ก 1 ก 2

ภาพที่ 1-2 แสดงกระดาษเขียนแบบเมื่อพับเสร็จแล้วพร้อมที่จะเก็บ

1.4.1 มาตราส่วน

มาตราส่วนที่ใช้ในการเขียนแบบทั่วไปทางเครื่องกลมี 3 ชนิดด้วยกันคือ

1.4.1.1 มาตราส่วนเท่าของจริง 1:1
1.4.1.2 มาตราส่วนย่อ 1:2, 1:5, 1:10, 1:20, 1:50, 1:100
1:200, 1:500, 1:1000

1.4.1.3 มาตราส่วนขยาย 2:1, 5:1, 10:1

มาตราส่วนที่ใช้ในการเขียนแบบ ซึ่งจะต้องแสดงไว้ในตารางรายการแบบนั้นให้เขียนด้วยตัว

เต็มว่า “มาตราส่วน” ตัวอักษรตัวเลขต้องมีขนาดความสูงพอสมควรและอ่านได้ชัดเจนแบบที่มี
รายละเอียดของชิ้นส่วนต่าง ๆ และจ าเป็นต้องใช้มาตราส่วนต่าง ๆ กันให้เขียนมาตรา ส่วนที่ใช้ไว้ใต้

แบบของชิ้นส่วนนั้น ๆ และขีดเส้นใต้ด้วยเส้นหนา เพื่อให้เป็นที่สังเกตได้ง่ายหรือจะเขียนแสดงไว้ใน
ช่องมาตราส่วนของตารางรายการแบบอีกด้วยก็ได้
