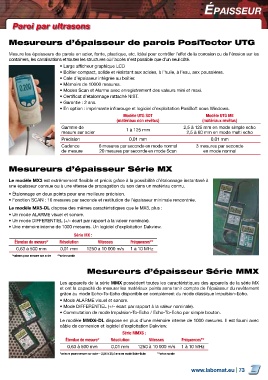

Page 73 - 00_Catalogue LABOMAT -TIM&GS
P. 73

épaISSeur



       Paroi par ultrasons


     Mesureurs d’épaisseur de parois PosiTector UTG


     Mesure les épaisseurs de parois en acier, fonte, plastique, etc. Idéal pour contrôler l’effet de la corrosion ou de l’érosion sur les
     containers, les canalisations et toutes les structures où l’accès n’est possible que d’un seul côté.
                            •  Large afficheur graphique LCD
                            •  Boîtier compact, solide et résistant aux acides, à l’huile, à l’eau, aux poussières.
                            •  Cale d’épaisseur intégrée au boîtier.
                            •  Mémoire de 10000 mesures.
                            •  Modes Scan et Alarme avec enregistrement des valeurs mini et maxi.
                            •  Certificat d’étalonnage rattaché NIST.
                            •  Garantie : 2 ans.
                            •  En option : imprimante infrarouge et logiciel d’exploitation PosiSoft sous Windows.
                                                        Modèle UTG SDT                      Modèle UTG ME
                                                     (matériaux non revêtus)               (matériaux revêtus)
                            Gamme de                     1 à 125 mm                2,5 à 125 mm en mode simple echo
                            mesure sur acier                                        2,5 à 60 mm en mode multi echo
                            Précision                     0,01 mm                              0,01 mm
                            Cadence          6 mesures par seconde en mode normal       3 mesures par seconde
                            de mesure        20 mesures par seconde en mode Scan           en mode normal



     Mesureurs d’épaisseur Série MX

     Le modèle MX3 est extrêmement flexible et précis grâce à la possibilité d’étalonnage instantané à
     une épaisseur connue ou à une vitesse de propagation du son dans un matériau connu.
     •  Étalonnage en deux points pour une meilleure précision.
     •  Fonction SCAN : 16 mesures par seconde et restitution de l’épaisseur minimale rencontrée.
     Le modèle MX5-DL dispose des mêmes caractéristiques que le MX3, plus :
     •  Un mode ALARME visuel et sonore.
     •  Un mode DIFFERENTIEL (+/- écart par rapport à la valeur nominale).
     •  Une mémoire interne de 1000 mesures. Un logiciel d’exploitation Dakview.
                                  Série MX :
        Étendue de mesure*  Résolution       Vitesses      Fréquences**
        0,63 à 500 mm       0,01 mm     1250 à 10 000 m/s  1 à 10 MHz

       *valeurs pour mesure sur acier   **selon sonde


                                        Mesureurs d’épaisseur Série MMX


                            Les appareils de la série MMX possèdent toutes les caractéristiques des appareils de la série MX
                            et ont la capacité de mesurer les matériaux peints sans tenir compte de l’épaisseur du revêtement
                            grâce au mode Echo-To-Echo disponible en complément du mode classique Impulsion-Echo.
                            •  Mode ALARME visuel et sonore.
                            •  Mode DIFFERENTIEL (+/- écart par rapport à la valeur nominale).
                            •  Commutation de mode Impulsion-To-Echo / Echo-To-Echo par simple bouton.
                            Le modèle MMX6-DL dispose en plus d’une mémoire interne de 1000 mesures. Il est fourni avec
                            câble de connexion et logiciel d’exploitation Dakview.
                                                       Série MMX6 :
                              Étendue de mesure*  Résolution       Vitesses       Fréquences**
                               0,63 à 500 mm      0,01 mm     1250 à 10 000 m/s   1 à 10 MHz

                            *valeurs pour mesure sur acier - 2,54 à 25,4 mm en mode Echo-Echo   **selon sonde



                                                                                      www.labomat.eu | 73
