memenuhi  kriteria  keandalan,  tidak  saling  mengganggu  dan

                           kerapian  estetika  pemasangan.  Aspek  kreatifitas  dapat  kalian

                           kembangkan dalam menyusun tata letak komponen dalam panel

                           PHB. Dalam tahapan mendesain kalian dapat menggambarnya

                           terlebih dahulu pada kertas gambar agar nantinya tidak terjadi

                           kesalahan  posisi.  Langkah  pertama  dalam  mendesain  adalah

                           kalian  harus  tau  ukuran  sebenarnya  komponen  yang  akan

                           digunakan  baru  setelah  itu  meletakkan  pada  posisi  yang

                           diinginkan.

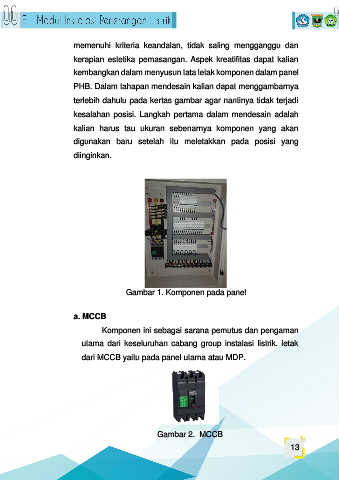

                                             Gambar 1. Komponen pada panel


                           a. MCCB

                                     Komponen ini sebagai sarana pemutus dan pengaman

                              utama  dari  keseluruhan  cabang  group  instalasi  listrik.  letak

                              dari MCCB yaitu pada panel utama atau MDP.














                                                        Gambar 2.  MCCB
