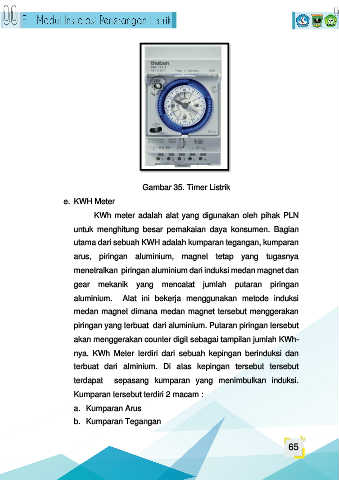

Page 82 - E MODUL IPL KELAS XII
P. 82
Gambar 35. Timer Listrik
e. KWH Meter
KWh meter adalah alat yang digunakan oleh pihak PLN
untuk menghitung besar pemakaian daya konsumen. Bagian
utama dari sebuah KWH adalah kumparan tegangan, kumparan
arus, piringan aluminium, magnet tetap yang tugasnya
menetralkan piringan aluminium dari induksi medan magnet dan
gear mekanik yang mencatat jumlah putaran piringan
aluminium. Alat ini bekerja menggunakan metode induksi
medan magnet dimana medan magnet tersebut menggerakan
piringan yang terbuat dari aluminium. Putaran piringan tersebut
akan menggerakan counter digit sebagai tampilan jumlah KWh-
nya. KWh Meter terdiri dari sebuah kepingan berinduksi dan
terbuat dari alminium. Di atas kepingan tersebut tersebut
terdapat sepasang kumparan yang menimbulkan induksi.
Kumparan tersebut terdiri 2 macam :
a. Kumparan Arus
b. Kumparan Tegangan
