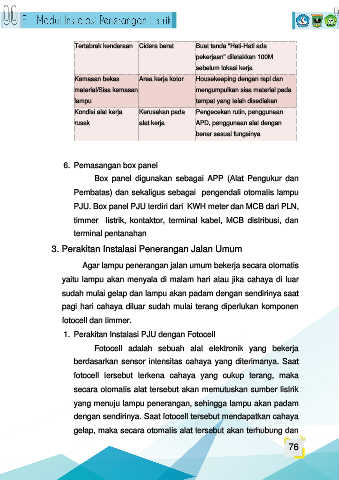

Page 93 - E MODUL IPL KELAS XII

Tertabrak kendaraan Cidera berat Buat tanda "Hati-Hati ada

pekerjaan" diletakkan 100M
sebelum lokasi kerja
Kemasan bekas Area kerja kotor Housekeeping dengan rapi dan

material/Sisa kemasan mengumpulkan sisa material pada
lampu tempat yang telah disediakan

Kondisi alat kerja Kerusakan pada Pengecekan rutin, penggunaan
rusak alat kerja APD, penggunaan alat dengan
benar sesuai fungsinya

6. Pemasangan box panel

Box panel digunakan sebagai APP (Alat Pengukur dan

Pembatas) dan sekaligus sebagai pengendali otomatis lampu

PJU. Box panel PJU terdiri dari KWH meter dan MCB dari PLN,

timmer listrik, kontaktor, terminal kabel, MCB distribusi, dan

terminal pentanahan

3. Perakitan Instalasi Penerangan Jalan Umum

Agar lampu penerangan jalan umum bekerja secara otomatis

yaitu lampu akan menyala di malam hari atau jika cahaya di luar

sudah mulai gelap dan lampu akan padam dengan sendirinya saat

pagi hari cahaya diluar sudah mulai terang diperlukan komponen

fotocell dan timmer.

1. Perakitan Instalasi PJU dengan Fotocell

Fotocell adalah sebuah alat elektronik yang bekerja

berdasarkan sensor intensitas cahaya yang diterimanya. Saat

fotocell tersebut terkena cahaya yang cukup terang, maka

secara otomatis alat tersebut akan memutuskan sumber listrik

yang menuju lampu penerangan, sehingga lampu akan padam

dengan sendirinya. Saat fotocell tersebut mendapatkan cahaya

gelap, maka secara otomatis alat tersebut akan terhubung dan
