Page 263 - Ilmu-Pengetahuan-Alam-Kelas-9-Semester-1

Berdasarkan rincian peralatan listrik dan waktu pemakaian rata-
rata setiap hari, hitunglah biaya yang harus dibayarkan selama 1
bulan jika harga listrik Rp1000,00/kWh! (1 bulan = 30 hari)

3. Mengapa rangkaian listrik di rumah-rumah sebagian besar
menggunakan rangkaian paralel?

4. Sebutkan tiga upaya yang dapat dilakukan untuk mencegah
terjadinya bahaya penggunaan listrik!

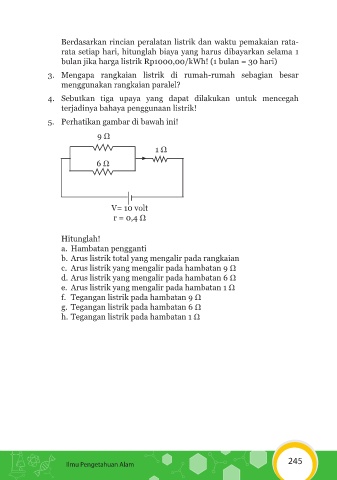

5. Perhatikan gambar di bawah ini!

9 Ω
1 Ω

6 Ω

V= 10 volt
r = 0,4 Ω

Hitunglah!
a. Hambatan pengganti
b. Arus listrik total yang mengalir pada rangkaian
c. Arus listrik yang mengalir pada hambatan 9 Ω
d. Arus listrik yang mengalir pada hambatan 6 Ω
e. Arus listrik yang mengalir pada hambatan 1 Ω
f. Tegangan listrik pada hambatan 9 Ω
g. Tegangan listrik pada hambatan 6 Ω
h. Tegangan listrik pada hambatan 1 Ω

245
Ilmu Pengetahuan Alam
