Page 23 - MODUL 5

 PDGK4107/MODUL 5 5.23

Catatan
Pemberian beban pada kawat jangan sampai merubah panjang. Artinya
beban hanya berfungsi sebagi pelurus saja. Namun kalau ada karet dapat
digunakan sebagai pengganti beban dengan cara mengikatkan salah satu
ujung kawat. Sehingga pada saat kawat dibakar karet akan menarik ke
bawah dan pertambahan panjang dapat diukur dari batas.

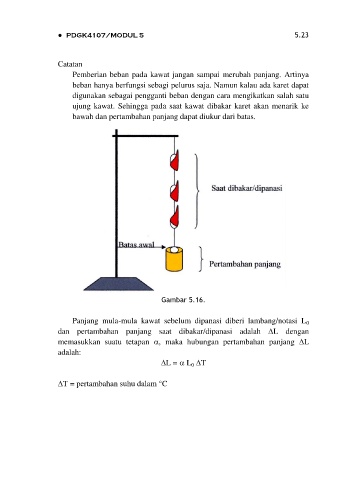

Gambar 5.16.

Panjang mula-mula kawat sebelum dipanasi diberi lambang/notasi L 0
dan pertambahan panjang saat dibakar/dipanasi adalah L dengan
memasukkan suatu tetapan , maka hubungan pertambahan panjang L
adalah:
L =  L 0 T

T = pertambahan suhu dalam °C
