KEGIATAN BELAJAR VI
Penguasaan Materi
Rangkaian Listrik Arus Searah
Rangkaian listrik adalah hubungan beberapa alat listrik
yang membentuk suatu sistem kelistrikan.Rangkaian listrik
dengan aliran arus listrik merupakan rangkaian listrik
tertutup dan rangkaian listrik tanpa aliran arus listrik
merupakan rangkaian listrik terbuka. Berikut gambar yang
dimaksud dengan rangkaian listrik terbuka dan rangkaian
listrik tertutup

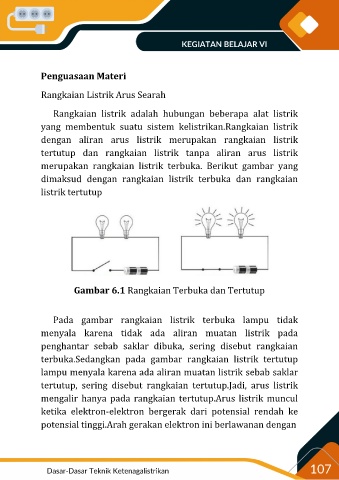

Gambar 6.1 Rangkaian Terbuka dan Tertutup
Pada gambar rangkaian listrik terbuka lampu tidak
menyala karena tidak ada aliran muatan listrik pada
penghantar sebab saklar dibuka, sering disebut rangkaian
terbuka.Sedangkan pada gambar rangkaian listrik tertutup
lampu menyala karena ada aliran muatan listrik sebab saklar
tertutup, sering disebut rangkaian tertutup.Jadi, arus listrik
mengalir hanya pada rangkaian tertutup.Arus listrik muncul
ketika elektron-elektron bergerak dari potensial rendah ke
potensial tinggi.Arah gerakan elektron ini berlawanan dengan
