KEGIATAN BELAJAR VI

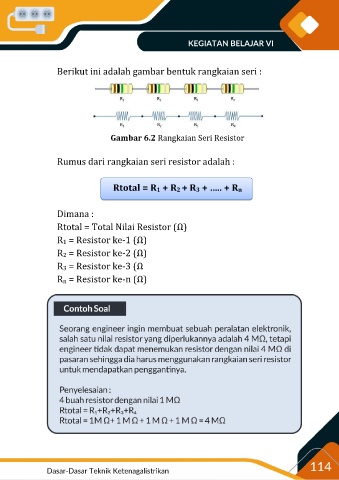

Berikut ini adalah gambar bentuk rangkaian seri :

Gambar 6.2 Rangkaian Seri Resistor

Rumus dari rangkaian seri resistor adalah :

Rtotal = R1 + R2 + R3 + ….. + Rn

Dimana :
Rtotal = Total Nilai Resistor (Ω)

R1 = Resistor ke-1 (Ω)

R2 = Resistor ke-2 (Ω)

R3 = Resistor ke-3 (Ω

Rn = Resistor ke-n (Ω)
