KEGIATAN BELAJAR VI

B. Rangkaian Paralel

Rangkaian Paralel adalah rangkaian yang komponen

atau bebannya dipasang secara berderet, oleh karena itu

pada rangkaian paralel komponen atau beban (lampu)
tidak saling terhubung namun memiliki input atau

sumber yang sama. Karena tidak saling terhubung maka

tegangan dari sumber tidak akan terbagi pada komponen

lain dan akan menghasilkan tegangan yang maksimal

Perhatikan gambar dibawah ini :

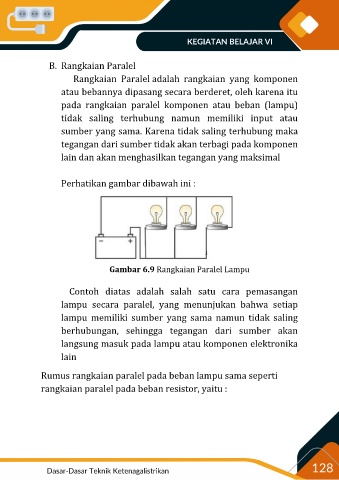

Gambar 6.9 Rangkaian Paralel Lampu

Contoh diatas adalah salah satu cara pemasangan

lampu secara paralel, yang menunjukan bahwa setiap

lampu memiliki sumber yang sama namun tidak saling

berhubungan, sehingga tegangan dari sumber akan

langsung masuk pada lampu atau komponen elektronika

lain

Rumus rangkaian paralel pada beban lampu sama seperti

rangkaian paralel pada beban resistor, yaitu :
