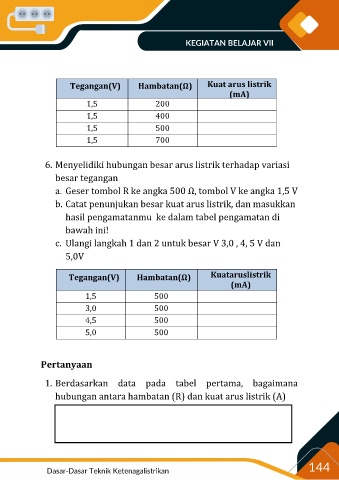

Page 151 - E-Modul Dasar-Dasar Teknik Ketenagalistrikan Kelas X TITL untuk guru

KEGIATAN BELAJAR VII

Tegangan(V) Hambatan(Ω) Kuat arus listrik
(mA)
1,5 200
1,5 400

1,5 500

1,5 700

6. Menyelidiki hubungan besar arus listrik terhadap variasi

besar tegangan
a. Geser tombol R ke angka 500 Ω, tombol V ke angka 1,5 V

b. Catat penunjukan besar kuat arus listrik, dan masukkan

hasil pengamatanmu ke dalam tabel pengamatan di

bawah ini!

c. Ulangi langkah 1 dan 2 untuk besar V 3,0 , 4, 5 V dan

5,0V

Tegangan(V) Hambatan(Ω) Kuataruslistrik
(mA)

1,5 500
3,0 500

4,5 500

5,0 500

Pertanyaan

1. Berdasarkan data pada tabel pertama, bagaimana

hubungan antara hambatan (R) dan kuat arus listrik (A)

144
Dasar-Dasar Teknik Ketenagalistrikan
