KEGIATAN BELAJAR VIII

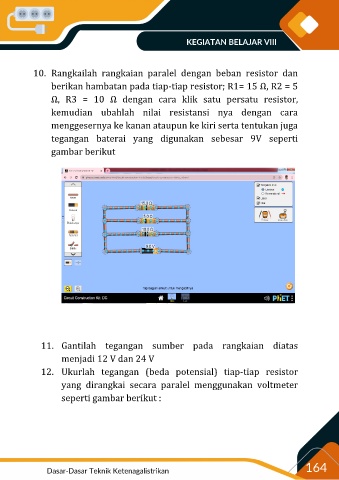

             10.  Rangkailah  rangkaian  paralel  dengan  beban  resistor  dan

                   berikan hambatan pada tiap-tiap resistor; R1= 15 Ω, R2 = 5
                   Ω,  R3  =  10  Ω  dengan  cara  klik  satu  persatu  resistor,

                   kemudian  ubahlah  nilai  resistansi  nya  dengan  cara

                   menggesernya ke kanan ataupun ke kiri serta tentukan juga

                   tegangan  baterai  yang  digunakan  sebesar  9V  seperti

                   gambar berikut



































               11.  Gantilah  tegangan  sumber  pada  rangkaian  diatas

                       menjadi 12 V dan 24 V

               12.  Ukurlah  tegangan  (beda  potensial)  tiap-tiap  resistor

                       yang  dirangkai  secara  paralel  menggunakan  voltmeter

                       seperti gambar berikut :
