KEGIATAN BELAJAR IV

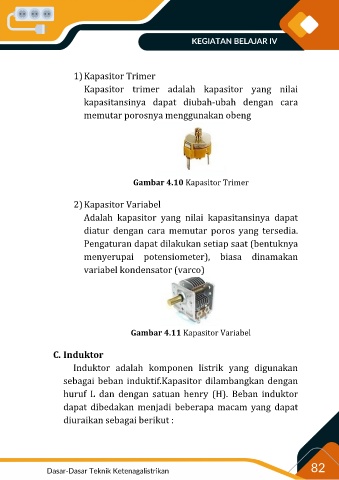

                           1) Kapasitor Trimer

                              Kapasitor  trimer  adalah  kapasitor  yang  nilai

                              kapasitansinya  dapat  diubah-ubah  dengan  cara

                              memutar porosnya menggunakan obeng












                                                Gambar 4.10 Kapasitor Trimer


                           2) Kapasitor Variabel
                              Adalah  kapasitor  yang  nilai  kapasitansinya  dapat

                              diatur  dengan  cara  memutar  poros  yang  tersedia.

                              Pengaturan dapat dilakukan setiap saat (bentuknya

                              menyerupai  potensiometer),  biasa  dinamakan

                              variabel kondensator (varco)











                                               Gambar 4.11 Kapasitor Variabel

                    C. Induktor

                           Induktor  adalah  komponen  listrik  yang  digunakan

                       sebagai beban induktif.Kapasitor dilambangkan dengan

                       huruf  L  dan  dengan  satuan  henry  (H).  Beban  induktor

                       dapat  dibedakan  menjadi  beberapa  macam  yang  dapat

                       diuraikan sebagai berikut :






                                                                                                              82
                 Dasar-Dasar Teknik Ketenagalistrikan
