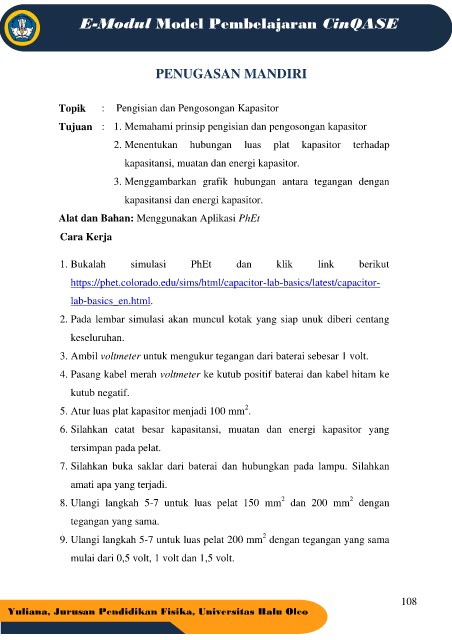

Page 118 - E-MODUL CinQASE LISTRIK STATIS KELAS XII_Neat

E-Modul Model Pembelajaran CinQASE

PENUGASAN MANDIRI

Topik : Pengisian dan Pengosongan Kapasitor

Tujuan : 1. Memahami prinsip pengisian dan pengosongan kapasitor

2. Menentukan hubungan luas plat kapasitor terhadap

kapasitansi, muatan dan energi kapasitor.

3. Menggambarkan grafik hubungan antara tegangan dengan

kapasitansi dan energi kapasitor.

Alat dan Bahan: Menggunakan Aplikasi PhEt

Cara Kerja

1. Bukalah simulasi PhEt dan klik link berikut

https://phet.colorado.edu/sims/html/capacitor-lab-basics/latest/capacitor-

lab-basics_en.html.

2. Pada lembar simulasi akan muncul kotak yang siap unuk diberi centang
keseluruhan.

3. Ambil voltmeter untuk mengukur tegangan dari baterai sebesar 1 volt.
4. Pasang kabel merah voltmeter ke kutub positif baterai dan kabel hitam ke

kutub negatif.
2
5. Atur luas plat kapasitor menjadi 100 mm .

6. Silahkan catat besar kapasitansi, muatan dan energi kapasitor yang

tersimpan pada pelat.

7. Silahkan buka saklar dari baterai dan hubungkan pada lampu. Silahkan

amati apa yang terjadi.
2
2
8. Ulangi langkah 5-7 untuk luas pelat 150 mm dan 200 mm dengan
tegangan yang sama.
2
9. Ulangi langkah 5-7 untuk luas pelat 200 mm dengan tegangan yang sama

mulai dari 0,5 volt, 1 volt dan 1,5 volt.

108
Yuliana, Jurusan Pendidikan Fisika, Universitas Halu Oleo
