Autodesk Inventor
Universitas Negeri Yogyakarta

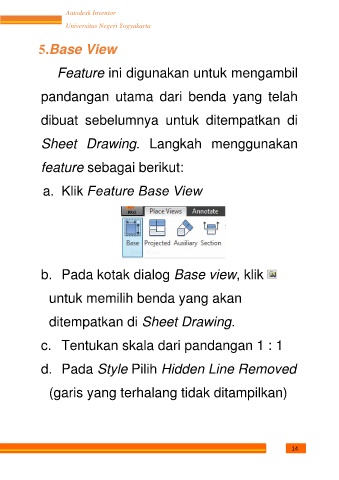

5.Base View
Feature ini digunakan untuk mengambil
pandangan utama dari benda yang telah
dibuat sebelumnya untuk ditempatkan di
Sheet Drawing. Langkah menggunakan
feature sebagai berikut:
a. Klik Feature Base View
b. Pada kotak dialog Base view, klik
untuk memilih benda yang akan
ditempatkan di Sheet Drawing.
c. Tentukan skala dari pandangan 1 : 1
d. Pada Style Pilih Hidden Line Removed
(garis yang terhalang tidak ditampilkan)
14
