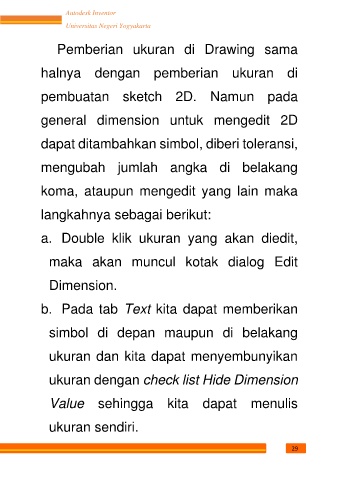

Pemberian ukuran di Drawing sama
halnya dengan pemberian ukuran di
pembuatan sketch 2D. Namun pada
general dimension untuk mengedit 2D
dapat ditambahkan simbol, diberi toleransi,
mengubah jumlah angka di belakang
koma, ataupun mengedit yang lain maka
langkahnya sebagai berikut:
a. Double klik ukuran yang akan diedit,
maka akan muncul kotak dialog Edit
Dimension.
b. Pada tab Text kita dapat memberikan
simbol di depan maupun di belakang
ukuran dan kita dapat menyembunyikan
ukuran dengan check list Hide Dimension
Value sehingga kita dapat menulis
ukuran sendiri.
