apabila sinar datang membentuk sudut yang lebih besar daripada

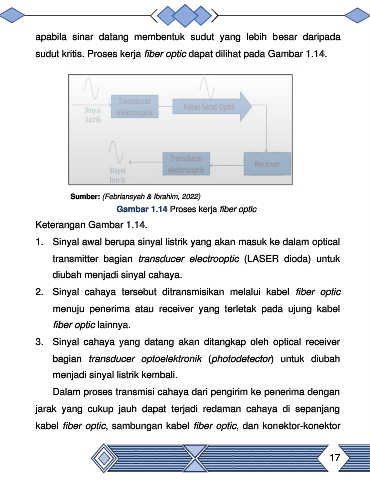

sudut kritis. Proses kerja fiber optic dapat dilihat pada Gambar 1.14.
Sumber: (Febriansyah & Ibrahim, 2022)
Gambar 1.14 Proses kerja fiber optic
Keterangan Gambar 1.14.
1. Sinyal awal berupa sinyal listrik yang akan masuk ke dalam optical
transmitter bagian transducer electrooptic (LASER dioda) untuk
diubah menjadi sinyal cahaya.
2. Sinyal cahaya tersebut ditransmisikan melalui kabel fiber optic
menuju penerima atau receiver yang terletak pada ujung kabel
fiber optic lainnya.
3. Sinyal cahaya yang datang akan ditangkap oleh optical receiver
bagian transducer optoelektronik (photodetector) untuk diubah
menjadi sinyal listrik kembali.
Dalam proses transmisi cahaya dari pengirim ke penerima dengan
jarak yang cukup jauh dapat terjadi redaman cahaya di sepanjang
kabel fiber optic, sambungan kabel fiber optic, dan konektor-konektor
