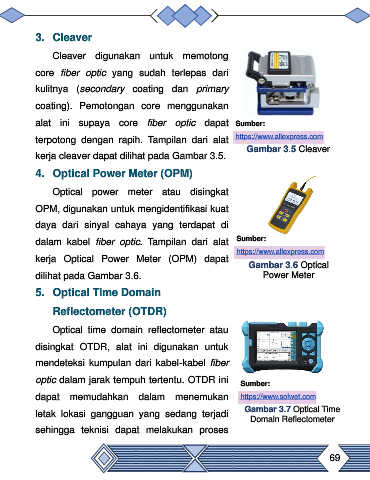

Page 81 - E-BOOK INTERAKTIF: MATERI FIBER OPTIC
P. 81
3. Cleaver
Cleaver digunakan untuk memotong
core fiber optic yang sudah terlepas dari
kulitnya (secondary coating dan primary
coating). Pemotongan core menggunakan
alat ini supaya core fiber optic dapat Sumber:
terpotong dengan rapih. Tampilan dari alat https://www.aliexpress.com
Gambar 3.5 Cleaver
kerja cleaver dapat dilihat pada Gambar 3.5.
4. Optical Power Meter (OPM)
Optical power meter atau disingkat
OPM, digunakan untuk mengidentifikasi kuat
daya dari sinyal cahaya yang terdapat di
dalam kabel fiber optic. Tampilan dari alat Sumber:
https://www.aliexpress.com
kerja Optical Power Meter (OPM) dapat
Gambar 3.6 Optical
dilihat pada Gambar 3.6. Power Meter
5. Optical Time Domain
Reflectometer (OTDR)
Optical time domain reflectometer atau
disingkat OTDR, alat ini digunakan untuk
mendeteksi kumpulan dari kabel-kabel fiber
optic dalam jarak tempuh tertentu. OTDR ini Sumber:
dapat memudahkan dalam menemukan https://www.solwet.com
letak lokasi gangguan yang sedang terjadi Gambar 3.7 Optical Time
Domain Reflectometer
sehingga teknisi dapat melakukan proses
69
