E-Diktat Las SMAW
B. Kabel Las
Pada mesin las terdapat kabel primer dan kabel sekunder atau kabel
las. Kabel primer merupakan kabel yang menghubungkan antara sumber
tenaga dengan mesin las. Sedangkan kabel sekunder adalah kabel-kabel
yang dipakai untuk keperluan mengelas, terdiri dari dua buah kabel yang
masing-masing dihubungkan dengan penjepit elektroda dan penjepit
benda kerja.
Mesin Las
Kabel Primer
Kabel Sekunder Kabel Sekunder

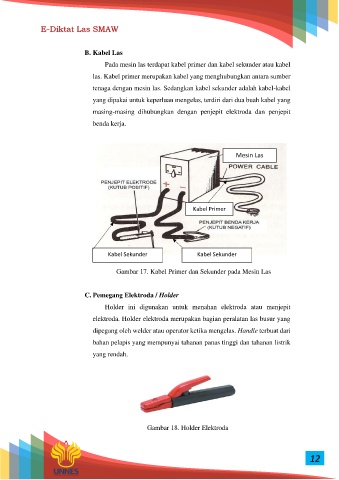

Gambar 17. Kabel Primer dan Sekunder pada Mesin Las
C. Pemegang Elektroda / Holder
Holder ini digunakan untuk menahan elektroda atau menjepit
elektroda. Holder elektroda merupakan bagian peralatan las busur yang
dipegang oleh welder atau operator ketika mengelas. Handle terbuat dari
bahan pelapis yang mempunyai tahanan panas tinggi dan tahanan listrik
yang rendah.
Gambar 18. Holder Elektroda
