1 4

2 3 5

7
6
8

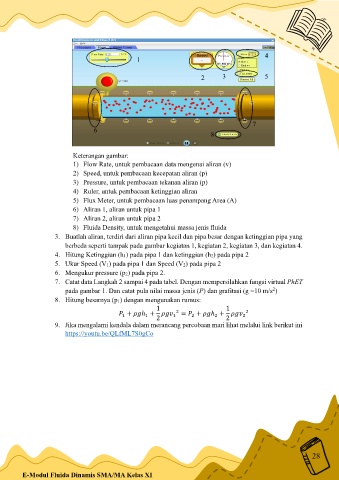

Keterangan gambar:
1) Flow Rate, untuk pembacaan data mengenai aliran (v)
2) Speed, untuk pembacaan kecepatan aliran (p)
3) Pressure, untuk pembacaan tekanan aliran (p)
4) Ruler, untuk pembacaan ketinggian aliran
5) Flux Meter, untuk pembacaan luas penampang Area (A)
6) Aliran 1, aliran untuk pipa 1
7) Aliran 2, aliran untuk pipa 2
8) Fluida Density, untuk mengetahui massa jenis fluida
3. Buatlah aliran, terdiri dari aliran pipa kecil dan pipa besar dengan ketinggian pipa yang
berbeda seperti tampak pada gambar kegiatan 1, kegiatan 2, kegiatan 3, dan kegiatan 4.
4. Hitung Ketinggian (h1) pada pipa 1 dan ketinggian (h2) pada pipa 2
5. Ukur Speed (V1) pada pipa 1 dan Speed (V2) pada pipa 2
6. Mengukur pressure (p2) pada pipa 2.
7. Catat data Langkah 2 sampai 4 pada tabel. Dengan mempersilahkan fungsi virtual PhET
2
pada gambar 1. Dan catat pula nilai massa jenis (P) dan grafitasi (g =10 m/s )
8. Hitung besarnya (p1) dengan mengunakan rumus:
1 1
2
+ ℎ + 1 2 = + ℎ +
2
2
1
2
1
2 2
9. Jika mengalami kendala dalam merancang percobaan mari lihat melalui link berikut ini
https://youtu.be/QLfML7S0gCo

28

E-Modul Fluida Dinamis SMA/MA Kelas XI
