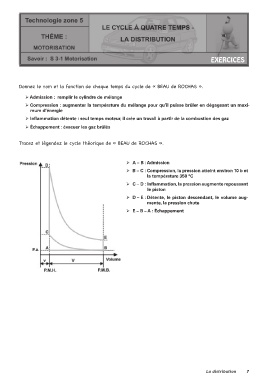

Technologie zone 5           LE CYCLE À QUATRE TEMPS -
                                     LA DISTRIBUTION
       THÈME :

    MOTORISATION

Savoir : S 3-1 Motorisation                             EXERCICES

Donnez le nom et la fonction de chaque temps du cycle de « BEAU de ROCHAS ».

	 Ø Admission : remplir le cylindre de mélange
	 Ø C ompression : augmenter la température du mélange pour qu’il puisse brûler en dégageant un maxi-

       mum d’énergie
	 Ø Inflammation détente : seul temps moteur, il crée un travail à partir de la combustion des gaz
	 Ø Échappement : évacuer les gaz brûlés

Tracez et légendez le cycle théorique de « BEAU de ROCHAS ».

                                                                        Ø	 A – B : Admission
                                                                        Ø	B – C : Compression, la pression atteint environ 10 b et

                                                                                      la température 350 °C
                                                                        Ø	C – D : Inflammation, la pression augmente repoussant

                                                                                      le piston
                                                                        Ø	D – E : Détente, le piston descendant, le volume aug-

                                                                                      mente, la pression chute
                                                                        Ø	 E – B – A : Échappement
