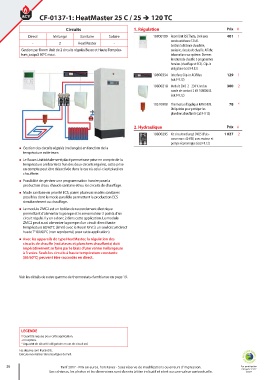

Page 38 - Catalogue Tarif 2017

Cf-0137-1: heatMaster 25 C / 25 è 120 TC

Circuits 1. Régulation prix #
Direct Mélangé Sanitaire Solaire 10800189 Room Unit RSC Theta. Livré avec 401 1
sonde extérieure 12 kΩ.
- 2 HeatMaster -
Gestion à distance chaudière,
Gestion par Room Unit de 2 circuits régulés Basse et Haute Tempéra- sanitaire, circuits de chauffe. Affiche
ture, jusqu'à 80°C maxi. informations sur système. Diverses
fonctions de chauffe. 3 programmes

horaires (chauffage et ECS). Clip-in
obligatoire (cat.9-9.12)
10800354 Interface Clip-in ACVMax 129 1
(cat.9-9.12)
10800218 Module ZMC-2 - 230 V. Inclus 300 2
sonde de contact 2 kΩ 10800045.
(cat.9-9.12)
10510900 Thermostat d'applique RAM 5109. 78 *
Obligatoire pour protéger les
planchers chauffants (cat.9-9.12)

2. hydraulique prix #
10800295 Kit circuit mélangé DN25 (Puis- 1 027 2
sance max: 40 kW) avec moteur et
pompe économique (cat.9-9.12)
„ „Gestion des circuits régulés (mélangés) en fonction de la
température extérieure.
„ „Le Room Unit idéalement placé permet une prise en compte de la
température ambiante (à l’un des deux circuits régulés), cette prise
en compte peut être désactivée dans le cas où celui-ci est placé en
chaufferie.

„ „Possibilité de générer une programmation horaire pour la
production d'eau chaude sanitaire et/ou les circuits de chauffage.
„ „Mode sanitaire en priorité ECS, parmi plusieurs modes sanitaires
possibles dont le mode parallèle permettant la production ECS
simultanément au chauffage.

„ „Le module ZMC2 est un boitier de raccordement électrique
permettant d'alimenter la pompe et le servomoteur 3 points d’un
circuit régulé. Il y en a donc 2 dans cette application. Le module
ZMC2 peut aussi alimenter la pompe d'un circuit direct haute
température 80/60°C (limité avec le Room Unit à un seul circuit direct
haute T° 80/60°C (non représenté) pour cette application).
„ „Avec les appareils de type HeatMaster, la régulation des
circuits de chauffe (radiateurs et planchers chauffants) doit
impérativement se faire par le biais d'une vanne mélangeuse
à 3 voies. Seuls les circuits à haute température constante
(80/60°C) peuvent être raccordés en direct.

Voir les détails de notre gamme de thermostats d'ambiance en page 19.

lEGENDE
# Quantité requise pour cette application.
+ En option.
* Aquastat de sécurité obligatoire en cas de circuit sol.
Les dessins sont illustratifs.
Exécution à réaliser dans les règles de l'art.

36 Tarif 2017 - Prix en euros, hors taxes - Sous réserve de modifications ou erreurs d'impression. Eco-participation
Les schémas, les photos et les dimensions sont donnés à titre indicatif et n’ont aucune valeur contractuelle. catégorie 9-9.12
0,02 €
