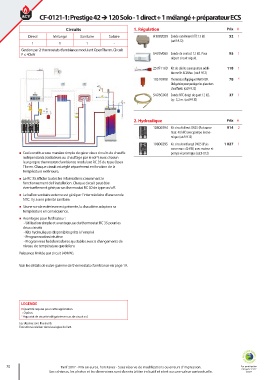

Page 72 - Catalogue Tarif 2017
P. 72

Cf-0121-1: prestige 42 è 120 Solo - 1 direct + 1 mélangé + préparateur ECS

                              Circuits                      1. Régulation                             prix #
             Direct      Mélangé     Sanitaire   Solaire             A1002029 Sonde extérieure NTC 12 kΩ  52  1
                                                                             (cat.9-9.12)
               1           1           1            -
          Gestion par 2 thermostats d'ambiance modulant OpenTherm. Circuit
          P ≤ 40kW                                                   5476V065 Sonde de contact 12 kΩ. Pour   95  1
                                                                             départ circuit régulé.

                                                                     257F1163 Kit de câbles pour pompe addi-  118  1
                                                                             tionnelle ACVMax  (cat.9-9.12)
                                                                     10510900 Thermostat d'applique RAM 5109.   78  *
                                                                             Obligatoire pour protéger les planchers
                                                                             chauffants. (cat.9-9.12)
                                                                     5476G003 Sonde NTC doigt de gant 12 kΩ.  37  1
                                                                             Lg : 3,2 m. (cat.9-9.12)




                                                            2. hydraulique                            prix #
                                                                     10800294 Kit circuit direct DN25 (Puissance   914  2
                                                                             max: 40 kW) avec pompe écono-
                                                                             mique (cat.9-9.12)
                                                                     10800295 Kit circuit mélangé DN25 (Puis-  1 027  1
                                                                             sance max: 40 kW) avec moteur et
          „ „Ceci constitue une manière simple de gérer deux circuits de chauffe   pompe économique (cat.9-9.12)
           indépendants (radiateurs ou chauffage par le sol*) avec chacun
           leur propre thermostat d'ambiance modulant RC 35 du type Open
           Therm. Chaque circuit est réglé séparément en fonction de la
           température extérieure.
          „ „Le RC 35 affiche toutes les informations concernant le
           fonctionnement de l'installation. Chaque circuit peut être
           éventuellement géré par un thermostat RC 30 de type on/off.

          „ „Le ballon sanitaire externe est géré par l'intermédiaire d'une sonde
           NTC. Il y a une priorité sanitaire.
          „ „Si une sonde extérieure est présente, la chaudière adaptera sa
           température en conséquence.
          „ „Avantages pour l'utilisateur :
            - Utilisation simple et avantageuse du thermostat RC 35 pour les
           deux circuits
            - Kits hydrauliques disponibles prêts à l'emploi
            - Programmation intuitive
            - Programmes hebdomadaires ajustables avec 6 changements de
           niveau de température quotidiens
          Puissance limitée par circuit (40 kW).


          Voir les détails de notre gamme de thermostats d'ambiance en page 19.








          lEGENDE
          # Quantité requise pour cette application.
          + Option.
          * Aquastat de sécurité obligatoire en cas de circuit sol.
          Les dessins sont illustratifs.
          Exécution à réaliser dans les règles de l'art.









    70                      Tarif 2017 - Prix en euros, hors taxes - Sous réserve de modifications ou erreurs d'impression.   Eco-participation
                       Les schémas, les photos et les dimensions sont donnés à titre indicatif et n’ont aucune valeur contractuelle.  catégorie 9-9.12
                                                                                                              0,02 €
