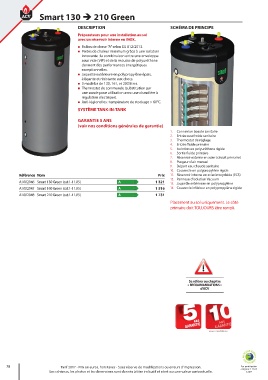

Page 80 - Catalogue Tarif 2017
P. 80
smart 130 è 210 Green
description schéma de principe
préparateurs pour une installation au sol
avec un réservoir interne en inoX.
Ballon de classe ”A” selon EU 812/2013.
Pertes de chaleur minimum grâce à une isolation
innovante : la combinaison entre une enveloppe
sous vide (VIP) et de la mousse de polyuréthane
donnent des performances énergétiques
exceptionnelles.
Jaquette extérieure en polypropylène épais,
élégante et résistante aux chocs.
3 modèles de 130, 161, et 203 litres.
Thermostat de commande (substitution par
une sonde pour utilisation avec une chaudière à
régulation électrique).
Anti-légionelles : température de stockage > 60°C.
sYstÈme tanK-in-tanK
Garantie 5 ans
(voir nos conditions générales de garantie)
1. Connexion boucle sanitaire
2. Entrée eau froide sanitaire
3. Thermostat de réglage
4. Entrée fluide primaire
5. Isolation en polyuréthane rigide
6. Sortie fluide primaire
7. Réservoir externe en acier (circuit primaire)
8. Purgeur d'air manuel
9. Départ eau chaude sanitaire
10. Couvercle en polypropylène rigide
référence nom prix 11. Réservoir interne en acier inoxydable (ECS)
12. Panneau d'isolation Vacuum
A1002046 Smart 130 Green (cat.1-11.05) A 1 321 13. Jaquette extérieure en polypropylène
A1002047 Smart 160 Green (cat.1-11.05) A 1 516 14. Couvercle inférieur en polypropylène rigide
A1002048 Smart 210 Green (cat.1-11.05) A 1 731
Placement au sol uniquement. Le côté
primaire doit TOUJOURS être rempli.
se référer au chapitre
« recommandations »
d’acV
sous conditions
78 Tarif 2017 - Prix en euros, hors taxes - Sous réserve de modifications ou erreurs d'impression. Eco-participation
Les schémas, les photos et les dimensions sont donnés à titre indicatif et n’ont aucune valeur contractuelle. catégorie 1-11.05
3,34 €
