โครงการพัฒนาแหล่งน ้าบาดาลเพื่อแก้ไขปัญหาการขาดแคลนน ้าอุปโภค - บริโภค ประจ้าปีงบประมาณ 2560

94. บ้านนาแบก หมู่ที่ 17 ต าบลเวียงค า อ าเภอกุมภวาปี จังหวัดอุดรธานี
1. ที่ตั้งและลักษณะภูมิประเทศ
พื นที่บริเวณบ้านนาแบก หมู่ที่ 17 ต้าบลเวียงค้า อ้าเภอกุมภวาปี จังหวัดอุดรธานี ตั งอยู่บริเวณพิกัด

Zone 48Q UTME 292165 UTMN1892142ระวางแผนที่ 5643 IIIตามแผนที่ภูมิประเทศมาตราส่วน 1:50,000
ของกรมแผนที่ทหาร ภูมิประเทศโดยทั่วไปเป็นพื นที่ราบลุ่ม มีลักษณะเป็นลอนคลื่น มีความสูงจากระดับน ้าทะเล
ปานกลางประมาณ 183 เมตร

2. ลักษณะทางอุทกธรณีวิทยา
พื นที่บริเวณบ้านนาแบก หมู่ที่ 17 ต้าบลเวียงค้า อ้าเภอกุมภวาปี จังหวัดอุดรธานี รองรับด้วยชั นหินให้
น ้าค้าตากล้าประกอบด้วยหินทรายเนื อละเอียดและหินทรายแป้ง สีแดงอิฐ เม็ดทรายมีลักษณะเหลี่ยม ส่วนใหญ่ปะกอบ
ด้วยเม็ดควอตซ์ การวางตัวของชั นเฉียงระดับ หมวดหินนี มีความหนาประมาณ 600 เมตรน ้าบาดาลถูกกักเก็บอยู่ภายใน

รอยแตก รอยแยก รอยต่อระหว่างชั นหิน ปริมาณน ้าอยู่ในเกณฑ์ระหว่าง 2 - 10 ลูกบาศก์เมตรต่อชั่วโมง
ปริมาณสารทั งหมดที่ละลายได้ น้อยกว่า 500มิลลิกรัมต่อลิตร

3. การส ารวจธรณีฟิสิกส์โดยวิธีการตรวจวัดความต้านทานไฟฟ้าจ าเพาะ

คณะส้ารวจได้ด้าเนินการส้ารวจธรณีฟิสิกส์ด้วยการตรวจวัดความต้านทานไฟฟ้าจ้าเพาะ โดยวาง
ขั วไฟฟ้าแบบชลัมเบอร์เจอร์ ท้าการส้ารวจแบบ Soundings จ้านวน 8 จุดส้ารวจ โดยแต่ละจุดส้ารวจส้ารวจถึง
ระยะ AB/2 เท่ากับ 100 – 150 เมตร เพื่อให้ได้ข้อมูลความลึกของชั นหินแข็ง

ข้อมูลที่ได้จากการวัดค่าความต้านทานไฟฟ้าของแต่ละจุดส้ารวจ จะน้ามาท้าการค้านวณผลเป็นค่าความ
ต้านทานไฟฟ้าปรากฏ (Apparent resistivity) มีหน่วยเป็นโอห์ม-เมตร และในการส้ารวจที่จุดส้ารวจเดียวกัน
เมื่อท้าการขยายขั วของการปล่อยกระแสไฟฟ้ากว้างออกไป จะได้ค่าความต้านทานไฟฟ้าปรากฏที่แตกต่างกันของ
ขั วปล่อยกระแสไฟฟ้า ซึ่งค่าความต้านทานไฟฟ้าปรากฏในแต่ละระยะของขั วปล่อยกระแสไฟฟ้าจะน้ามา plot
เป็นรูปกราฟ ซึ่งในการแปลความหมายจะน้ามาเปรียบเทียบเส้นกราฟ (Matching curve) จากทฤษฎี โดยการ

จ้าลองค่าความหนาชั นต่างๆด้วยคอมพิวเตอร์ (Computer modeling) จะได้ค่าความลึก ความหนาของชั นดิน
ชั นหิน บริเวณที่ท้าการส้ารวจ
ผลการส้ารวจธรณีฟิสิกส์ด้วยวิธีการตรวจวัดความต้านทานไฟฟ้าจ้าเพาะ และการศึกษาข้อมูลทางอุทก

ธรณีวิทยา สามารถแปลความหมายขั นต้นโดยใช้โปรแกรม IPI2WIN ในการประมวลผลได้ดังตารางที่ 94-1 และ
จากผลการแปลความหมายคณะส้ารวจได้ก้าหนดจุดที่เหมาะสมในการเจาะบ่อน ้าบาดาล คือจุดส้ารวจ ที่ NB 4

ระดับความลึกประมาณ 30-40เมตร ดังแสดงในรูปที่ 94-2

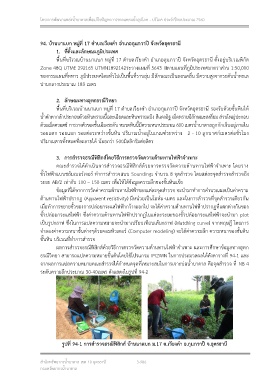

รูปที่ 94-1 การส ารวจธรณีฟิสิกส์ บ้านนาแบก ม.17 ต.เวียงค า อ.กุมภวาปี จ.อุดรธานี

ส้านักทรัพยากรน ้าบาดาล เขต 10 อุดรธานี 3-986
กรมทรัพยากรน ้าบาดาล
