โครงการพัฒนาแหล่งน้ําบาดาลเพื่อแก้ไขปัญหาการขาดแคลนน้ําอุปโภค - บริโภค ประจําปีงบประมาณ 2560

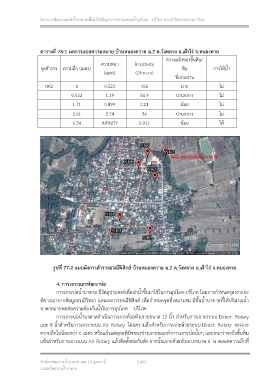

ตารางที่ 78-1 ผลการแปลความหมาย บ้านหนองควาย ม.2 ต.วังหลวง อ.เฝ้าไร่ จ.หนองคาย
ความแข็งของชั้นดิน/
ความหนา Resistivity
จุดสํารวจ ความลึก (เมตร) หิน การให้น้ํา
(เมตร) (Ohm-m)
ที่เจาะผ่าน

NK2 0 0.522 150 มาก ไม่
0.522 1.19 50.9 ปานกลาง ไม่

1.71 0.899 2.21 น้อย ไม่
2.61 3.74 36 ปานกลาง ไม่

6.34 INFINITY 0.911 น้อย ให้

NK2 จุดเจาะบ่อนํ้าบาดาล

รูปที่ 77-2 แผนผังการสํารวจธรณีฟิสิกส์ บ้านหนองควาย ม.2 ต.วังหลวง อ.เฝ้าไร่ จ.หนองคาย

4. การเจาะและพัฒนาบ่อ
การเจาะบ่อน้ําบาดาล มีวัตถุประสงค์เพื่อนําน้ําขึ้นมาใช้ในการอุปโภค-บริโภค โดยการกําหนดจุดเจาะจะ
พิจารณาจากข้อมูลธรณีวิทยา และผลการธรณีฟิสิกส์ เพื่อกําหนดจุดที่เหมาะสม มีชั้นน้ําบาดาลที่ให้ปริมาณน้ํา
บาดาลมากพอต่อความต้องกันน้ําในการอุปโภค – บริโภค
การเจาะบ่อน้ําบาดาลดําเนินการเจาะด้วยหัวเจาะขนาด 12 นิ้ว สําหรับการเจาะระบบ Direct Rotary

และ 8 นิ้วสําหรับการเจาะระบบ Air Rotary โดยความลึกสําหรับการเจาะด้วยระบบ Direct Rotary จะเจาะ
ความลึกไม่น้อยกว่า 6 เมตร หรือแล้วแต่ดุลยพินิจของช่างเจาะขณะทําการเจาะบ่อนั้นๆ และจนกว่าจะถึงชั้นหิน
แข็งสําหรับการเจาะแบบ Air Rotary แล้วติดตั้งท่อกันพัง จากนั้นเจาะด้วยหัวเจาะขนาด 6 ½ ตลอดความลึกที่

สํานักทรัพยากรน้ําบาดาล เขต 10 อุดรธานี 3-802
กรมทรัพยากรน้ําบาดาล
