Page 918 - รายงานโครงการน้ำอุปโภค-บริโภค ปี60

โครงการพัฒนาแหล่งน้ําบาดาลเพื่อแก้ไขปัญหาการขาดแคลนน้ําอุปโภค - บริโภค ประจําปีงบประมาณ 2560

ตารางที่ 86-1 ผลการแปลความหมาย บ้านวารีภิมุข ม. 9 ต.รัตนวาปี อ.รัตนวาปี จ.หนองคาย

ความแข็งของชั้น
จุด ความลึก ความหนา Resistivity

สํารวจ (เมตร) (เมตร) (Ohm-m) ดิน/หิน การให้น้ํา
ที่เจาะผ่าน
VJ2 0 1.36 639 มาก ไม่

1.36 1.66 37.6 ปานกลาง ไม่
3.02 12 10.9 น้อย ให้

15 64.2 16.3 น้อย ให้
79.2 INFINITY 55.9 ปานกลาง ไม่

VJ2 จุดเจาะบ่อนํ้าบาดาล

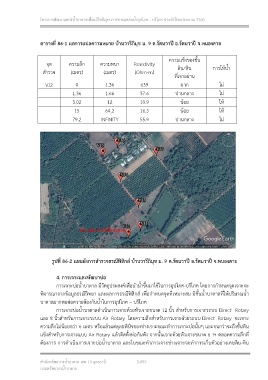

รูปที่ 86-2 แผนผังการสํารวจธรณีฟิสิกส์ บ้านวารีภิมุข ม. 9 ต.รัตนวาปี อ.รัตนวาปี จ.หนองคาย

4. การเจาะและพัฒนาบ่อ
การเจาะบ่อน้ําบาดาล มีวัตถุประสงค์เพื่อนําน้ําขึ้นมาใช้ในการอุปโภค-บริโภค โดยการกําหนดจุดเจาะจะ
พิจารณาจากข้อมูลธรณีวิทยา และผลการธรณีฟิสิกส์ เพื่อกําหนดจุดที่เหมาะสม มีชั้นน้ําบาดาลที่ให้ปริมาณน้ํา
บาดาลมากพอต่อความต้องกันน้ําในการอุปโภค – บริโภค

การเจาะบ่อน้ําบาดาลดําเนินการเจาะด้วยหัวเจาะขนาด 12 นิ้ว สําหรับการเจาะระบบ Direct Rotary
และ 8 นิ้วสําหรับการเจาะระบบ Air Rotary โดยความลึกสําหรับการเจาะด้วยระบบ Direct Rotary จะเจาะ
ความลึกไม่น้อยกว่า 6 เมตร หรือแล้วแต่ดุลยพินิจของช่างเจาะขณะทําการเจาะบ่อนั้นๆ และจนกว่าจะถึงชั้นหิน

แข็งสําหรับการเจาะแบบ Air Rotary แล้วติดตั้งท่อกันพัง จากนั้นเจาะด้วยหัวเจาะขนาด 6 ½ ตลอดความลึกที่
ต้องการ การดําเนินการเจาะบ่อน้ําบาดาล และในขณะทําการเจาะช่างเจาะจะทําการเก็บตัวอย่างเศษดิน-หิน

สํานักทรัพยากรน้ําบาดาล เขต 10 อุดรธานี 3-899
กรมทรัพยากรน้ําบาดาล
