โครงการพัฒนาแหล่งน ้าบาดาลเพื่อแก้ไขปัญหาการขาดแคลนน ้าอุปโภค - บริโภค ประจ้าปีงบประมาณ 2560

92. บ้านหินโงม (จุดที่ 2) หมู่ที่ 9 ต าบลเชียงเพ็ง อ าเภอกุดจับ จังหวัดอุดรธานี
1. ที่ตั้งและลักษณะภูมิประเทศ
พื นที่บริเวณบ้านหินโงม หมู่ที่ 9 ต้าบลเชียงเพ็ง อ้าเภอกุดจับ จังหวัดอุดรธานี ตั งอยู่บริเวณพิกัด Zone

48Q UTME 253101 UTMN 1936827ระวางแผนที่ 5544 III ตามแผนที่ภูมิประเทศมาตราส่วน 1:50,000 ของ
กรมแผนที่ทหาร ภูมิประเทศโดยทั่วไปเป็นพื นที่ราบลุ่ม มีลักษณะเป็นลอนคลื่น มีความสูงจากระดับน ้าทะเลปาน
กลางประมาณ 198เมตร

2. ลักษณะทางอุทกธรณีวิทยา
พื นที่บริเวณบ้านหินโงม หมู่ที่ 9 ต้าบลเชียงเพ็ง อ้าเภอกุดจับ จังหวัดอุดรธานี รองรับด้วยชั น
หินให้น ้าชุดมหาสารคาม ประกอบด้วยหินโคลน สีเทาแกมเหลือง สีเทาแกมน ้าตาล ส่วนล่างมักมีชั นแร่ยิปซัมแทรก
ด้านใต้รองรับด้วยเกลือหิน หมวดหินนี มีความหนาประมาณ 600 เมตรน ้าบาดาลถูกกักเก็บอยู่ภายในรอยแตก รอย

แยก รอยต่อระหว่างชั นหิน ความลึกของชั นน ้าบาดาลโดยเฉลี่ยอยู่ในช่วง 20 - 40 เมตร ปริมาณน ้าอยู่ในเกณฑ์
ระหว่าง 2 - 10 ลูกบาศก์เมตรต่อชั่วโมง ปริมาณสารทั งหมดที่ละลายได้ น้อยกว่า 500 มิลลิกรัมต่อลิตร

3. การส ารวจธรณีฟิสิกส์โดยวิธีการตรวจวัดความต้านทานไฟฟ้าจ าเพาะ

คณะส้ารวจได้ด้าเนินการส้ารวจธรณีฟิสิกส์ด้วยการตรวจวัดความต้านทานไฟฟ้าจ้าเพาะ โดยวาง
ขั วไฟฟ้าแบบชลัมเบอร์เจอร์ ท้าการส้ารวจแบบ Soundings จ้านวน 10 จุดส้ารวจ โดยแต่ละจุดส้ารวจส้ารวจถึง
ระยะ AB/2 เท่ากับ 100 – 150 เมตร เพื่อให้ได้ข้อมูลความลึกของชั นหินแข็ง

ข้อมูลที่ได้จากการวัดค่าความต้านทานไฟฟ้าของแต่ละจุดส้ารวจ จะน้ามาท้าการค้านวณผลเป็นค่าความ
ต้านทานไฟฟ้าปรากฏ (Apparent resistivity) มีหน่วยเป็นโอห์ม-เมตร และในการส้ารวจที่จุดส้ารวจเดียวกัน
เมื่อท้าการขยายขั วของการปล่อยกระแสไฟฟ้ากว้างออกไป จะได้ค่าความต้านทานไฟฟ้าปรากฏที่แตกต่างกันของ
ขั วปล่อยกระแสไฟฟ้า ซึ่งค่าความต้านทานไฟฟ้าปรากฏในแต่ละระยะของขั วปล่อยกระแสไฟฟ้าจะน้ามา plot
เป็นรูปกราฟ ซึ่งในการแปลความหมายจะน้ามาเปรียบเทียบเส้นกราฟ (Matching curve) จากทฤษฎี โดยการ

จ้าลองค่าความหนาชั นต่างๆด้วยคอมพิวเตอร์ (Computer modeling) จะได้ค่าความลึก ความหนาของชั นดิน
ชั นหิน บริเวณที่ท้าการส้ารวจ
ผลการส้ารวจธรณีฟิสิกส์ด้วยวิธีการตรวจวัดความต้านทานไฟฟ้าจ้าเพาะ และการศึกษาข้อมูลทางอุทก

ธรณีวิทยา สามารถแปลความหมายขั นต้นโดยใช้โปรแกรม IPI2WIN ในการประมวลผลได้ดังตารางที่ 92-1 และ
จากผลการแปลความหมายคณะส้ารวจได้ก้าหนดจุดที่เหมาะสมในการเจาะบ่อน ้าบาดาล คือจุดส้ารวจ ที่ HG3

ระดับความลึกประมาณ 50-60 เมตร ดังแสดงในรูปที่ 92-2

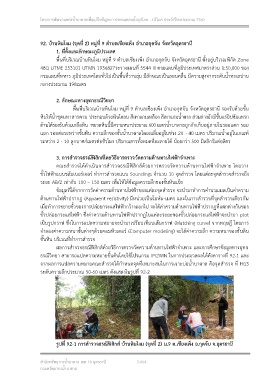

รูปที่ 92-1 การส ารวจธรณีฟิสิกส์ บ้านหินโงม (จุดที่ 2) ม.9 ต.เชียงเพ็ง อ.กุดจับ จ.อุดรธานี

ส้านักทรัพยากรน ้าบาดาล เขต 10 อุดรธานี 3-964
