โครงการพัฒนาแหล่งน ้าบาดาลเพื่อแก้ไขปัญหาการขาดแคลนน ้าอุปโภค - บริโภค
ประจ้าปีงบประมาณ 2561
และจากผลการแปลความหมายคณะส้ารวจได้ก้าหนดจุดที่เหมาะสมในการเจาะบ่อน ้าบาดาล คือจุดส้ารวจ
ที่ PN1 ระดับความลึก 60 เมตร ดังแสดงในรูปที่ 3.76

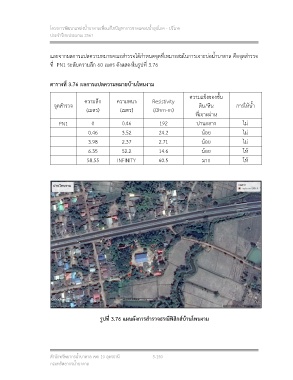

ตารางที่ 3.76 ผลการแปลความหมายบ้านโพนงาม
ความแข็งของชั น
ความลึก ความหนา Resistivity
จุดส้ารวจ ดิน/หิน การให้น ้า
(เมตร) (เมตร) (Ohm-m)
ที่เจาะผ่าน
PN1 0 0.46 192 ปานกลาง ไม่
0.46 3.52 24.2 น้อย ไม่
3.98 2.37 2.71 น้อย ไม่
6.35 52.2 14.6 น้อย ให้
58.55 INFINITY 60.5 มาก ให้
รูปที่ 3.76 แผนผังการส้ารวจธรณีฟิสิกส์บ้านโพนงาม
ส้านักทรัพยากรน ้าบาดาล เขต 10 อุดรธานี 3-150
กรมทรัพยากรน ้าบาดาล
