Page 49 - รายงานโครงการน้ำอุปโภค-บริโภค ปี61
P. 49
โครงการพัฒนาแหล่งน ้าบาดาลเพื่อแก้ไขปัญหาการขาดแคลนน ้าอุปโภค - บริโภค
ประจ้าปีงบประมาณ 2561
และจากผลการแปลความหมายคณะส้ารวจได้ก้าหนดจุดที่เหมาะสมในการเจาะบ่อน ้าบาดาล คือจุดส้ารวจ
ที่ NS1 ระดับความลึกประมาณ 60 เมตร ดังแสดงในรูปที่ 3.6
ตารางที่ 3.6 ผลการแปลความหมายวัดดงธรรมวนาราม
ความแข็งของชั น
จุด ความลึก ความหนา Resistivity
ส้ารวจ (เมตร) (เมตร) (Ohm-m) ดิน/หิน การให้น ้า
ที่เจาะผ่าน
NS1 0 4.1 6,923 มาก ไม่
4.1 3.37 293 ปานกลาง ไม่
7.47 58.9 2,040 มาก ไม่
66.37 INFINITY 12.9 น้อย ให้

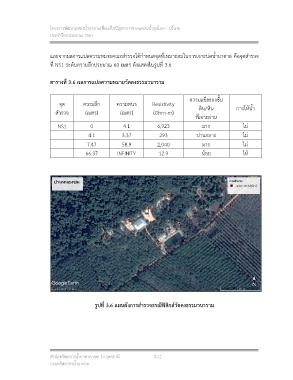

รูปที่ 3.6 แผนผังการส้ารวจธรณีฟิสิกส์วัดดงธรรมวนาราม
ส้านักทรัพยากรน ้าบาดาล เขต 10 อุดรธานี 3-12
กรมทรัพยากรน ้าบาดาล
