Bohrer VHM
VHM-Spiralbohrer, SuperLine, 7 x D VHM-Spiralbohrer, SuperLine, 7 x D Bohrer VHM
Fortsetzung
STAHL 1224 1227 Bestell- STAHL 1224 1227 Bestell-
< 1000 N/mm Fire Fire Nr. < 1000 N/mm Fire Fire Nr. 1.2
2
2
∅ d 1 = m7 Spirallänge l 2 Schaftlänge l 3 Gesamtlänge l 1 Schaft-∅ d 2 = h6 f ∅ d 1 = m7 Spirallänge l 2 Schaftlänge l 3 Gesamtlänge l 1 Schaft-∅ d 2 = h6 f
mm mm mm mm mm mm/U € € mm mm mm mm mm mm/U € €
3,40 35,5 36 75 6 0,125 113,00 115,00 …0340 9,90 95,0 40 139 10 0,250 158,00 ◊ 161,50 …0990
3,50 35,5 36 75 6 0,125 113,00 115,00 …0350 10,00 95,0 40 139 10 0,250 158,00 161,50 …1000
3,57 35,5 36 75 6 0,125 113,00 ◊ 115,00 ◊ …0357 10,20 106,0 45 155 12 0,250 208,50 213,00 …1020
3,60 35,5 36 75 6 0,125 113,00 115,00 ◊ …0360 10,50 106,0 45 155 12 0,250 208,50 213,00 …1050
3,70 35,5 36 75 6 0,125 113,00 115,00 …0370 10,80 106,0 45 155 12 0,250 208,50 213,00 …1080
3,80 37,5 36 75 6 0,125 113,00 115,00 ◊ …0380 11,00 106,0 45 155 12 0,250 208,50 213,00 …1100
3,90 37,5 36 75 6 0,125 113,00 ◊ 115,00 ◊ …0390 11,20 106,0 45 163 12 0,250 208,50 213,00 ◊ …1120
3,97 37,5 36 75 6 0,125 113,00 ◊ 115,00 ◊ …0397 11,50 114,0 45 163 12 0,250 208,50 213,00 …1150
4,00 37,5 36 75 6 0,125 113,00 115,00 …0400 11,80 114,0 45 163 12 0,250 208,50 213,00 …1180
4,10 37,5 36 75 6 0,125 113,00 115,00 ◊ …0410 12,00 114,0 45 163 12 0,250 208,50 213,00 …1200
4,20 37,5 36 75 6 0,125 113,00 115,00 …0420 12,20 114,0 45 182 14 0,250 297,00 301,00 …1220
4,30 37,5 36 85 6 0,125 113,00 115,00 ◊ …0430 12,50 133,0 45 182 14 0,250 297,00 301,00 …1250
4,37 45,0 36 85 6 0,125 113,00 ◊ 115,00 ◊ …0437 12,70 133,0 45 182 14 0,315 297,00 301,00 …1270
4,40 45,0 36 85 6 0,125 113,00 ◊ 115,00 …0440 13,00 133,0 45 182 14 0,315 297,00 301,00 …1300
4,50 45,0 36 85 6 0,125 113,00 115,00 ◊ …0450 13,50 133,0 45 182 14 0,315 297,00 301,00 …1350
4,60 45,0 36 85 6 0,125 113,00 115,00 ◊ …0460 14,00 133,0 45 182 14 0,315 297,00 301,00 …1400
4,65 45,0 36 85 6 0,125 113,00 115,00 ◊ …0465 14,20 133,0 48 204 16 0,315 370,00 376,50 ◊ …1420
4,70 45,0 36 85 6 0,125 113,00 115,00 ◊ …0470 14,50 152,0 48 204 16 0,315 370,00 376,50 …1450
4,76 50,0 36 90 6 0,125 113,00 ◊ 115,00 ◊ …0476 15,00 152,0 48 204 16 0,315 370,00 376,50 …1500
4,80 50,0 36 90 6 0,125 113,00 115,00 ◊ …0480 15,50 152,0 48 204 16 0,315 370,00 376,50 …1550
4,90 50,0 36 90 6 0,125 113,00 ◊ 115,00 ◊ …0490 16,00 152,0 48 204 16 0,315 370,00 376,50 …1600
5,00 50,0 36 90 6 0,125 113,00 115,00 …0500 16,50 171,0 48 223 18 0,400 462,50 475,50 …1650
5,10 50,0 36 90 6 0,160 113,00 115,00 …0510 17,00 171,0 48 223 18 0,400 462,50 475,50 …1700
5,16 50,0 36 90 6 0,160 113,00 115,00 …0516 17,50 171,0 48 223 18 0,400 462,50 475,50 …1750
5,20 50,0 36 90 6 0,160 113,00 115,00 …0520 18,00 171,0 48 223 18 0,400 462,50 475,50 …1800
5,30 50,0 36 90 6 0,160 113,00 115,00 …0530 18,50 190,0 50 244 20 0,400 548,50 559,00 …1850
5,40 50,0 36 97 6 0,160 113,00 ◊ 115,00 ◊ …0540 19,00 190,0 50 244 20 0,400 548,50 559,00 ◊ …1900
5,50 57,0 36 97 6 0,160 113,00 115,00 …0550 19,05 190,0 50 244 20 0,400 548,50 ◊ 559,00 ◊ …1905
5,70 57,0 36 97 6 0,160 113,00 115,00 ◊ …0570 19,50 190,0 50 244 20 0,400 548,50 ◊ 559,00 ◊ …1950
5,80 57,0 36 97 6 0,160 113,00 115,00 …0580 20,00 190,0 50 244 20 0,400 548,50 559,00 …2000
5,90 57,0 36 97 6 0,160 113,00 115,00 ◊ …0590 (W112) (W112)

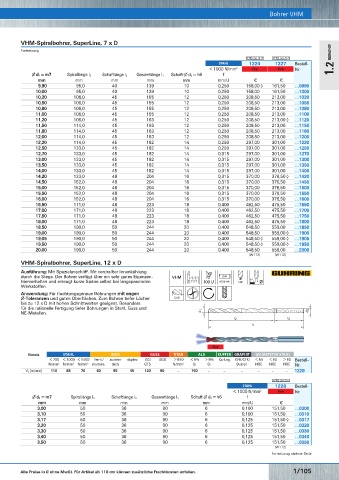

6,00 57,0 36 97 6 0,160 113,00 115,00 …0600 VHM-Spiralbohrer, SuperLine, 12 x D
6,20 57,0 36 106 8 0,160 131,00 133,50 …0620
6,30 57,0 36 106 8 0,160 131,00 ◊ 133,50 …0630 Ausführung: Mit Spezialanschliff. Mit verdrallter Innenkühlung Typ
6,35 66,0 36 106 8 0,200 131,00 133,50 ◊ …0635 durch die Stege. Der Bohrer verfügt über ein sehr gutes Eigenzen- VHM RT DIN
6,50 66,0 36 106 8 0,200 131,00 133,50 …0650 trierverhalten und erzeugt kurze Späne selbst bei langspanenden 100 U 6535-HA 140°
Werkstoffen.
6,60 66,0 36 106 8 0,200 131,00 133,50 …0660
6,70 66,0 36 106 8 0,200 131,00 133,50 ◊ …0670 Anwendung: Für fluchtungsgenaue Bohrungen mit engen 12xD
6,80 66,0 36 106 8 0,200 131,00 133,50 …0680 ∅-Toleranzen und guten Oberflächen. Zum Bohren tiefer Löcher
bis zu 12 x D mit hohen Schnittwerten geeignet. Besonders
6,90 66,0 36 116 8 0,200 131,00 133,50 …0690 für die rationelle Fertigung tiefer Bohrungen in Stahl, Guss und
7,00 76,0 36 116 8 0,200 131,00 133,50 …0700 NE-Metallen.
7,10 76,0 36 116 8 0,200 131,00 133,50 …0710 3
7,20 76,0 36 116 8 0,200 131,00 133,50 ◊ …0720
7,50 76,0 36 116 8 0,200 131,00 133,50 …0750
7,60 76,0 36 116 8 0,200 131,00 ◊ 133,50 …0760
7,70 76,0 36 116 8 0,200 131,00 133,50 …0770
7,80 76,0 36 116 8 0,200 131,00 133,50 …0780 Fire
8,00 76,0 36 116 8 0,200 131,00 133,50 …0800 Einsatz STAHL INOX GUSS TITAN ALU KUPFER GRAPHIT GEHÄRTETER STAHL
8,10 76,0 40 131 10 0,250 158,00 161,50 …0810 < 700 < 1000 < 1400 ferrit./ austeni- duplex GG/ GGG > 850 < 8% > 8% Cu-Leg. GFK/CFK/ < 55 < 60 > 60 Bestell-
8,20 76,0 40 131 10 0,250 158,00 161,50 …0820 N/mm 2 N/mm 2 N/mm 2 martens. tisch GTS N/mm 2 Si Si Duropl. HRC HRC HRC Nr.
8,40 76,0 40 131 10 0,250 158,00 161,50 ◊ …0840 V C [m/min] 110 88 70 60 55 45 120 90 – 150 – – – – – – 1228
8,50 87,0 40 131 10 0,250 158,00 161,50 …0850
8,60 87,0 40 131 10 0,250 158,00 161,50 …0860
8,70 87,0 40 131 10 0,250 158,00 161,50 …0870 STAHL 1228 Bestell-
8,80 87,0 40 131 10 0,250 158,00 161,50 ◊ …0880 < 1000 N/mm Fire Nr.
2
9,00 87,0 40 131 10 0,250 158,00 161,50 …0900 ∅ d 1 = m7 Spirallänge l 2 Schaftlänge l 3 Gesamtlänge l 1 Schaft-∅ d 2 = h6 f
9,10 87,0 40 139 10 0,250 158,00 161,50 …0910 mm mm mm mm mm mm/U €
9,20 87,0 40 139 10 0,250 158,00 161,50 …0920 3,00 50 36 90 6 0,100 151,50 …0300
9,30 87,0 40 139 10 0,250 158,00 161,50 ◊ …0930 3,10 50 36 90 6 0,100 151,50 …0310
9,40 87,0 40 139 10 0,250 158,00 161,50 …0940 3,17 50 36 90 6 0,125 151,50 ◊ …0317
9,50 95,0 40 139 10 0,250 158,00 161,50 …0950 3,20 50 36 90 6 0,125 151,50 …0320
9,52 95,0 40 139 10 0,250 158,00 ◊ 161,50 ◊ …0952 3,30 50 36 90 6 0,125 151,50 …0330
9,70 95,0 40 139 10 0,250 158,00 161,50 …0970 3,40 50 36 90 6 0,125 151,50 …0340
9,80 95,0 40 139 10 0,250 158,00 161,50 …0980 3,50 50 36 90 6 0,125 151,50 …0350
(W112) (W112) (W112)
Fortsetzung nächste Seite Fortsetzung nächste Seite

1/104 Alle Lagerartikel mit 24-Std.-Lieferservice, außer ÅÄ = 48-Std.-Lieferservice. Alle Preise in € ohne MwSt. Für Artikel ab 110 cm können zusätzliche Frachtkosten anfallen. 1/105
