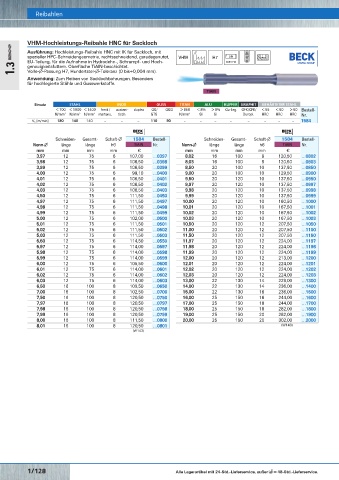

Page 153 - Rubix Werkzeugkatalog 2019-21

Reibahlen
VHM-Hochleistungs-Reibahle HNC für Sackloch VHM-Hochleistungs-Reibahle HNC-INOX für Durchgangsloch Reibahlen
Ausführung: Hochleistungs-Reibahle HNC mit IK für Sackloch, mit Ausführung: Hochleistungs-Reibahle HNC-INOX mit IK für Durch-
spezieller HPC-Schneidengeometrie, rechtsschneidend, geradegenutet, VHM H7 DIN gangsloch, mit spezieller HPC-Schneidengeometrie, rechtsschneidend,
EU-Teilung, für die Aufnahme in Hydrodehn-, Schrumpf- und Hoch- 6535-HA drallgenutet, EU-Teilung, Aufnahme in Hydrodehn-, Schrumpf-
1.3 genauigkeitsfuttern. Oberfläche TiAlN-beschichtet. und Hochgenauigkeitsfuttern.
Volle-∅-Passung H7, Hundertstel-∅-Toleranz (0 bis+0,004 mm).
und säurebeständige Stähle verwendbar.
Anwendung: Zum Reiben von Sacklochbohrungen. Besonders Anwendung: Zum Reiben von Durchgangsbohrungen. Für rost-
für hochlegierte Stähle und Gusswerkstoffe.
TiAlN
Einsatz STAHL INOX GUSS TITAN ALU KUPFER GRAPHIT GEHÄRTETER STAHL Einsatz STAHL INOX GUSS TITAN ALU KUPFER GRAPHIT GEHÄRTETER STAHL
< 700 < 1000 < 1400 ferrit./ austeni- duplex GG/ GGG > 850 < 8% > 8% Cu-Leg. GFK/CFK/ < 55 < 60 > 60 Bestell- < 700 < 1000 < 1400 ferrit./ austeni- duplex GG/ GGG > 850 < 8% > 8% Cu-Leg. GFK/CFK/ < 55 < 60 > 60 Bestell-
N/mm 2 N/mm 2 N/mm 2 martens. tisch GTS N/mm 2 Si Si Duropl. HRC HRC HRC Nr. N/mm 2 N/mm 2 N/mm 2 martens. tisch GTS N/mm 2 Si Si Duropl. HRC HRC HRC Nr.
V C [m/min] 180 140 140 – – – 110 90 – – – – – – – – 1584 V C [m/min] – – – 30 40 30 – – – – – – – – – – 1585

Schneiden- Gesamt- Schaft-∅ 1584 Bestell- Schneiden- Gesamt- Schaft-∅ 1584 Bestell- Schneiden- Gesamt- Schaft-∅ 1585 Bestell-
Nenn-∅ länge länge h6 TiAlN Nr. Nenn-∅ länge länge h6 TiAlN Nr. Nenn-∅ länge länge h6 TiAlN Nr.
mm mm mm mm € mm mm mm mm € mm mm mm mm €
3,97 12 75 6 107,00 …0397 8,02 16 100 8 120,50 …0802 4,00 12 75 6 115,00 ◊ …0400
3,98 12 75 6 106,50 …0398 8,03 16 100 8 120,50 …0803 4,50 12 75 6 120,00 ◊ …0450
3,99 12 75 6 106,50 …0399 8,50 20 100 10 137,50 …0850 5,00 12 75 6 120,00 ◊ …0500
4,00 12 75 6 99,10 …0400 9,00 20 100 10 129,50 …0900 5,50 12 75 6 123,50 ◊ …0550
4,01 12 75 6 106,50 …0401 9,50 20 120 10 137,50 …0950 6,00 12 75 6 123,50 ◊ …0600
4,02 12 75 6 106,50 …0402 9,97 20 120 10 137,50 …0997 6,50 16 100 8 123,50 ◊ …0650
4,03 12 75 6 106,50 …0403 9,98 20 120 10 137,50 …0998 7,00 16 100 8 123,50 ◊ …0700
4,50 12 75 6 111,50 …0450 9,99 20 120 10 137,50 …0999 7,50 16 100 8 129,50 ◊ …0750
4,97 12 75 6 111,50 …0497 10,00 20 120 10 160,50 …1000 8,00 16 100 8 129,50 ◊ …0800
4,98 12 75 6 111,50 …0498 10,01 20 120 10 167,50 …1001 8,50 20 100 10 148,50 ◊ …0850
4,99 12 75 6 111,50 …0499 10,02 20 120 10 167,50 …1002 9,00 20 100 10 148,50 ◊ …0900
5,00 12 75 6 102,00 …0500 10,03 20 120 10 167,50 …1003 9,50 20 120 10 148,50 ◊ …0950
5,01 12 75 6 111,50 …0501 10,50 20 120 12 207,50 …1050 10,00 20 120 10 171,00 ◊ …1000
5,02 12 75 6 111,50 …0502 11,00 20 120 12 207,50 …1100 (W143)
5,03 12 75 6 111,50 …0503 11,50 20 120 12 207,50 …1150
5,50 12 75 6 114,50 …0550 11,97 20 120 12 224,00 …1197
5,97 12 75 6 114,00 …0597 11,98 20 120 12 224,00 …1198
5,98 12 75 6 114,00 …0598 11,99 20 120 12 224,00 …1199
5,99 12 75 6 114,00 …0599 12,00 20 120 12 213,00 …1200
6,00 12 75 6 105,50 …0600 12,01 20 120 12 224,00 …1201
6,01 12 75 6 114,00 …0601 12,02 20 120 12 224,00 …1202
6,02 12 75 6 114,00 …0602 12,03 20 120 12 224,00 …1203 VHM-Hochleistungs-Reibahle HNC-INOX für Sackloch
6,03 12 75 6 114,00 …0603 13,00 22 130 14 229,00 …1300
6,50 16 100 8 109,50 …0650 14,00 22 130 14 236,00 …1400 Ausführung: Hochleistungs-Reibahle HNC-INOX mit IK für Sackloch,
mit spezieller HPC-Schneidengeometrie, rechtsschneidend, gerade
7,00 16 100 8 102,50 …0700 15,00 22 130 16 236,00 …1500 genutet, EU-Teilung, Aufnahme in Hydrodehn-, Schrumpf- und Hoch-
7,50 16 100 8 120,50 …0750 16,00 25 150 16 244,00 …1600 genauigkeitsfuttern. Oberfläche TiAlN-beschichtet. Für Passungen H7.
7,97 16 100 8 120,50 …0797 17,00 25 150 18 244,00 …1700 Anwendung: Zum Reiben von Sacklochbohrungen. Für rost-
7,98 16 100 8 120,50 …0798 18,00 25 150 18 282,00 …1800 und säurebeständige Stähle verwendbar.
7,99 16 100 8 120,50 …0799 19,00 25 150 20 282,00 …1900
8,00 16 100 8 111,50 …0800 20,00 25 150 20 302,00 …2000
8,01 16 100 8 120,50 …0801 (W143)
(W143) Einsatz STAHL INOX GUSS TITAN ALU KUPFER GRAPHIT GEHÄRTETER STAHL
< 700 < 1000 < 1400 ferrit./ austeni- duplex GG/ GGG > 850 < 8% > 8% Cu-Leg. GFK/CFK/ < 55 < 60 > 60 Bestell-
N/mm 2 N/mm 2 N/mm 2 martens. tisch GTS N/mm 2 Si Si Duropl. HRC HRC HRC Nr.
V C [m/min] – – – 30 40 30 – – – – – – – – – – 1586

Schneiden- Gesamt- Schaft-∅ 1586 Bestell-
Nenn-∅ länge länge h6 TiAlN Nr.
mm mm mm mm €
4,00 12 75 6 117,00 ◊ …0400
4,50 12 75 6 122,00 ◊ …0450
5,00 12 75 6 122,00 ◊ …0500
5,50 12 75 6 125,50 ◊ …0550
6,00 12 75 6 125,50 ◊ …0600
6,50 16 100 8 125,50 ◊ …0650
7,00 16 100 8 125,50 ◊ …0700
7,50 16 100 8 131,50 ◊ …0750
8,00 16 100 8 131,50 ◊ …0800
8,50 20 100 10 150,50 ◊ …0850
9,00 20 100 10 150,50 ◊ …0900
9,50 20 120 10 150,50 ◊ …0950
10,00 20 120 10 174,00 ◊ …1000
(W143)

1/128 Alle Lagerartikel mit 24-Std.-Lieferservice, außer ÅÄ = 48-Std.-Lieferservice. Alle Preise in € ohne MwSt. Für Artikel ab 110 cm können zusätzliche Frachtkosten anfallen. 1/129
