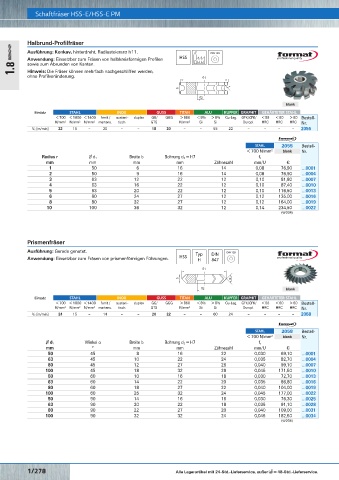

Page 303 - Rubix Werkzeugkatalog 2019-21

Schaftfräser HSS-E/HSS-E PM
Halbrund-Profilfräser Winkelfräser Schaftfräser HSS-E/HSS-E PM
Ausführung: Konkav, hinterdreht, Radiustoleranz h11. DIN 138 Ausführung: Gerade genutet.
Anwendung: Einsetzbar zum Fräsen von halbkreisförmigen Profilen HSS Anwendung: Einsetzbar zum Fräsen von Winkelführungen
1.8 sowie zum Abrunden von Kanten. nach DIN 69052 im Werkzeug- und Maschinenbau sowie
zum Stirn- und Umfangsfräsen.
Hinweis: Die Fräser können mehrfach nachgeschliffen werden,
ohne Profilveränderung.

blank
Einsatz STAHL INOX GUSS TITAN ALU KUPFER GRAPHIT GEHÄRTETER STAHL Einsatz STAHL INOX GUSS TITAN ALU KUPFER GRAPHIT GEHÄRTETER STAHL
< 700 < 1000 < 1400 ferrit./ austeni- duplex GG/ GGG > 850 < 8% > 8% Cu-Leg. GFK/CFK/ < 55 < 60 > 60 Bestell- < 700 < 1000 < 1400 ferrit./ austeni- duplex GG/ GGG > 850 < 8% > 8% Cu-Leg. GFK/CFK/ < 55 < 60 > 60 Bestell-
N/mm 2 N/mm 2 N/mm 2 martens. tisch GTS N/mm 2 Si Si Duropl. HRC HRC HRC Nr. N/mm 2 N/mm 2 N/mm 2 martens. tisch GTS N/mm 2 Si Si Duropl. HRC HRC HRC Nr.
V C [m/min] 22 15 – 20 – – 18 20 – – 55 22 – – – – 2055 V C [m/min] 24 15 – 14 – – 20 22 – – 60 24 – – – – 2061

STAHL 2055 Bestell- STAHL 2061 Bestell-
< 700 N/mm blank Nr. < 700 N/ blank Nr.
2
2
Radius r ∅ d 1 Breite b Bohrung d 2 = H7 f z ∅ d 1 Winkel α Breite b Bohrung d 2 = H7 mm f z
mm mm mm mm Zähnezahl mm/U € mm ° mm mm Zähnezahl mm/U €
1 50 6 16 14 0,08 76,90 …0001 40 45 10 10 14 0,030 68,80 …0001
2 50 9 16 14 0,08 76,90 …0004 50 45 13 13 16 0,030 72,00 …0004
3 63 12 22 12 0,10 81,80 …0007 63 45 18 16 18 0,035 76,90 …0007
4 63 16 22 12 0,10 87,40 …0010 80 45 22 22 20 0,040 122,00 …0010
5 63 20 22 12 0,10 116,50 …0013 50 60 16 13 16 0,030 72,00 …0013
6 80 24 27 12 0,12 135,00 …0016 63 60 20 16 18 0,035 76,90 …0016
8 80 32 27 12 0,12 164,00 …0019 80 60 25 22 20 0,040 122,00 …0019
10 100 36 32 12 0,14 234,50 …0022 100 60 32 27 22 0,045 200,00 …0022
(W204) (W204)

Prismenfräser Einzahnfräser, Alu
Ausführung: Gerade genutet. Typ DIN DIN 138
Ausführung: Nach Werksnorm, 30°.
Anwendung: Einsetzbar zum Fräsen von prismenförmigen Führungen. HSS H 847 Anwendung: Einsetzbar zum Stirnfräsen. Am Außen-∅ schneidend,

zum Ausfräsen von Schlitzen und Nuten an Fenstern, Türen und anderen
Profilen aus Aluminium und Kunststoff. Für Kopierfräsmaschinen,
z. B. Elu, Haffner, Rotox, Striffler, Wegoma etc. Zum Umfangs- und
stirnseitigen Fräsen.
blank
Einsatz STAHL INOX GUSS TITAN ALU KUPFER GRAPHIT GEHÄRTETER STAHL
< 700 < 1000 < 1400 ferrit./ austeni- duplex GG/ GGG > 850 < 8% > 8% Cu-Leg. GFK/CFK/ < 55 < 60 > 60 Bestell-
N/mm 2 N/mm 2 N/mm 2 martens. tisch GTS N/mm 2 Si Si Duropl. HRC HRC HRC Nr.
V C [m/min] 24 15 – 14 – – 20 22 – – 60 24 – – – – 2058

STAHL 2058 Bestell-
< 700 N/mm blank Nr.
2
∅ d 1 Winkel α Breite b Bohrung d 2 = H7 f z
mm ° mm mm Zähnezahl mm/U €
50 45 8 16 22 0,030 69,10 …0001
63 45 10 22 24 0,035 82,70 …0004 Einsatz STAHL INOX GUSS TITAN ALU KUPFER GRAPHIT GEHÄRTETER STAHL
80 45 12 27 26 0,040 99,10 …0007 < 700 < 1000 < 1400 ferrit./ austeni- duplex GG/ GGG > 850 < 8% > 8% Cu-Leg. GFK/CFK/ < 55 < 60 > 60 Bestell-
100 45 18 32 28 0,045 171,50 …0010 N/mm 2 N/mm 2 N/mm 2 martens. tisch GTS N/mm 2 Si Si Duropl. HRC HRC HRC Nr.
50 60 10 16 18 0,030 72,70 …0013 V C [m/min] – – – – – – – – – 220 – – – – – – 2100
63 60 14 22 20 0,035 86,80 …0016 – – – – – – – – – 325 – – – – – – 2103
80 60 18 27 22 0,040 104,00 …0019
100 60 25 32 24 0,045 177,00 …0022
50 90 14 16 16 0,030 76,30 …0025 ALU 2100 2103 Bestell-

63 90 20 22 18 0,035 91,10 …0028 < 8% Si blank TiAlN Nr.
80 90 22 27 20 0,040 109,00 …0031 ∅ d 1 = j16 ∅ d 1 = js14 Schneidenlänge l 2 Gesamtlänge l 1 Schaft-∅ d 2 f z
100 90 32 32 24 0,045 182,50 …0034 mm mm mm mm mm mm/U € €
(W204) 3 3 12 60 8 0,055 11,25 16,70 …0300
4 4 12 60 8 0,053 11,25 16,70 …0400
5 5 14 60 8 0,054 11,25 16,70 …0500
6 6 14 60 8 0,055 12,05 17,45 …0600
8 8 14 80 8 0,053 12,05 21,80 …0700
10 10 14 80 8 0,054 16,40 26,90 …0800
(W209) (W209)

1/278 Alle Lagerartikel mit 24-Std.-Lieferservice, außer ÅÄ = 48-Std.-Lieferservice. Alle Preise in € ohne MwSt. Für Artikel ab 110 cm können zusätzliche Frachtkosten anfallen. 1/279
