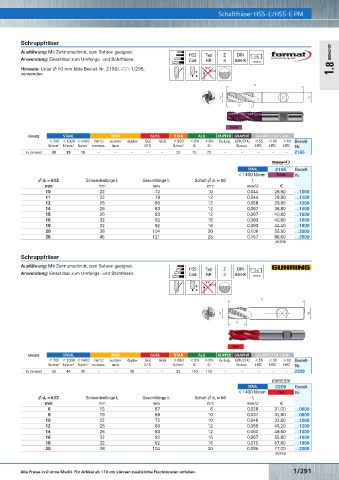

Page 316 - Rubix Werkzeugkatalog 2019-21

Schaftfräser HSS-E/HSS-E PM
Schruppschlichtfräser Schruppfräser Schaftfräser HSS-E/HSS-E PM
Ausführung: Mit Zentrumschnitt, zum Bohren geeignet.
HSS Typ Z DIN DIN
Anwendung: Einsetzbar zum Umfangs- und Bohrfräsen. Co8 NR 4 844-K
1835-B
Hinweis: Unter ∅ 10 mm bitte Bestell-Nr. 2190/, Ç 1/295, 1.8
verwenden.
30°

TiAlN
Einsatz STAHL INOX GUSS TITAN ALU KUPFER GRAPHIT GEHÄRTETER STAHL Einsatz STAHL INOX GUSS TITAN ALU KUPFER GRAPHIT GEHÄRTETER STAHL
< 700 < 1000 < 1400 ferrit./ austeni- duplex GG/ GGG > 850 < 8% > 8% Cu-Leg. GFK/CFK/ < 55 < 60 > 60 Bestell- < 700 < 1000 < 1400 ferrit./ austeni- duplex GG/ GGG > 850 < 8% > 8% Cu-Leg. GFK/CFK/ < 55 < 60 > 60 Bestell-
N/mm 2 N/mm 2 N/mm 2 martens. tisch GTS N/mm 2 Si Si Duropl. HRC HRC HRC Nr. N/mm 2 N/mm 2 N/mm 2 martens. tisch GTS N/mm 2 Si Si Duropl. HRC HRC HRC Nr.
V C [m/min] 30 25 15 – – – – – – 80 – – – – – – 2184 V C [m/min] 30 25 15 – – – – – 22 75 75 – – – – – 2165

STAHL 2184 Bestell- STAHL 2165 Bestell-
2
< 1400 N/mm blank Nr. < 1400 N/mm TiAlN Nr.
2
∅ d 1 = k10 Schneidenlänge l 2 Gesamtlänge l 1 Schaft-∅ d 2 = h6 f z ∅ d 1 = k12 Schneidenlänge l 2 Gesamtlänge l 1 Schaft-∅ d 2 = h6 f z
mm mm mm mm Zähnezahl mm/U € mm mm mm mm mm/U €
6 13 57 6 3 0,010 20,00 …0600 10 22 72 10 0,044 26,90 …1000
8 19 69 10 4 0,013 21,30 …0800 11 22 79 12 0,044 29,90 …1100
10 22 72 10 4 0,028 21,30 …1000 12 26 83 12 0,058 29,90 …1200
12 26 83 12 4 0,034 23,60 …1200 14 26 83 12 0,067 36,80 …1400
16 32 92 16 4 0,049 33,70 …1600 15 26 83 12 0,067 40,80 …1500
20 38 104 20 4 0,063 40,80 …2000 16 32 92 16 0,083 40,80 …1600
(W206) 18 32 92 16 0,093 44,40 …1800
20 38 104 20 0,106 55,90 …2000
25 45 121 25 0,157 86,60 …2500
(W208)
Schruppschlichtfräser Schruppfräser

Ausführung: Mit Zentrumschnitt, zum Bohren geeignet. HSS Typ Z DIN
DIN
Anwendung: Einsetzbar zum Umfangs- und Stirnfräsen. Co8 NR 4 844-K 1835-B

30°

Fire
Einsatz STAHL INOX GUSS TITAN ALU KUPFER GRAPHIT GEHÄRTETER STAHL Einsatz STAHL INOX GUSS TITAN ALU KUPFER GRAPHIT GEHÄRTETER STAHL
< 700 < 1000 < 1400 ferrit./ austeni- duplex GG/ GGG > 850 < 8% > 8% Cu-Leg. GFK/CFK/ < 55 < 60 > 60 Bestell- < 700 < 1000 < 1400 ferrit./ austeni- duplex GG/ GGG > 850 < 8% > 8% Cu-Leg. GFK/CFK/ < 55 < 60 > 60 Bestell-
N/mm 2 N/mm 2 N/mm 2 martens. tisch GTS N/mm 2 Si Si Duropl. HRC HRC HRC Nr. N/mm 2 N/mm 2 N/mm 2 martens. tisch GTS N/mm 2 Si Si Duropl. HRC HRC HRC Nr.
V C [m/min] 30 25 15 – – – – – – 80 – – – – – – 2187 V C [m/min] 55 44 35 – – 35 – – 22 110 110 – – – – – 2209

STAHL 2187 Bestell- STAHL 2209 Bestell-
2
< 1400 N/mm blank Nr. < 1400 N/mm Fire Nr.
2
∅ d 1 = k10 Schneidenlänge l 2 Gesamtlänge l 1 Schaft-∅ d 2 = h6 f z ∅ d 1 = k12 Schneidenlänge l 2 Gesamtlänge l 1 Schaft-∅ d 2 = h6 f z
mm mm mm mm Zähnezahl mm/U € mm mm mm mm mm/U €
6 24 68 6 3 0,010 25,80 …0600 6 13 57 6 0,028 31,00 …0600
8 38 88 10 4 0,013 27,90 …0800 8 19 69 10 0,037 32,80 …0800
10 45 95 10 4 0,028 27,90 …1000 10 22 72 10 0,046 32,80 …1000
12 53 110 12 4 0,034 32,20 …1200 12 26 83 12 0,055 45,20 …1200
16 63 123 16 4 0,049 47,20 …1600 14 26 83 12 0,060 49,60 …1400
20 75 141 20 4 0,063 59,00 …2000 16 32 92 16 0,067 55,80 …1600
25 90 166 25 5 0,078 90,10 …2500 18 32 92 16 0,070 57,60 …1800
(W206) 20 38 104 20 0,085 77,00 …2000
(W205)

1/290 Alle Lagerartikel mit 24-Std.-Lieferservice, außer ÅÄ = 48-Std.-Lieferservice. Alle Preise in € ohne MwSt. Für Artikel ab 110 cm können zusätzliche Frachtkosten anfallen. 1/291
